ブラウザ
新機能

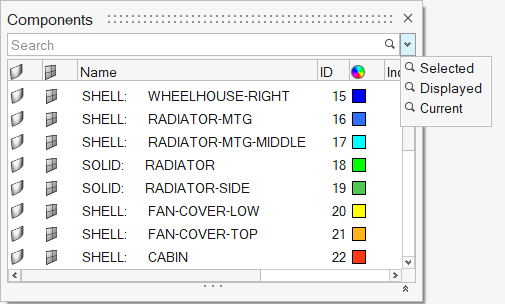

- 事前定義フィルター
- 選択したエンティティ、表示されているエンティティ、または現在のエンティティによって、ブラウザのリストを容易に素早くフィルタリングできます。
図 1. - ドッキング解除可能なインクルードビュー
- インクルードファイルの管理を目的として、ドッキング解除可能で独立したIncludeビューが用意されています。このビューにアクセスするには、AssemblyリボンのIncludeアイコンをクリックするか、ModelブラウザでInclude Filesフォルダーをダブルクリックします。
機能強化
- ソルバーグループのエンティティ
- ブラウザのプリファレンスでShow entitiesオプションを選択することで、必要に応じて、Modelブラウザのソルバーグループにエンティティを表示できます。
- ソルバーカードによるエンティティの作成
- OptiStructのインターフェースとNastranのインターフェースで、Modelブラウザの最上位フォルダーの‘Create’コンテキストメニューで目的のソルバーカードを選択することで、エンティティを作成できるようになりました。
- エンティティの割り当て
- エンティティの右クリックで表示されるコンテキストメニューのオプションからAssignツールを呼び出すことができます。このツールを使用すると、エンティティを容易に割り当てることができます。コンポーネント、プロパティ、材料、座標系で使用できます。
- エンティティビューの表示
- 右クリックのコンテキストメニューから、Modelブラウザの最上位フォルダーを開くことができるようになりました。
- フィルタリング時のネストされたエンティティの表示
- 最上位エンティティをフィルタリングしたときに、ネストされたエンティティを容易に一覧表示できるようにするオプションが、ブラウザのプリファレンスに追加されました。
- イメージを使用した列に適用する列フィルター
- イメージを値とする列に適用するフィルターがサポートされるようになりました。
- 列フィルターの候補リスト
- 列フィルターを使用するときに表示される値の候補リストが追加されました。
- 演算子の記述子
- オートコンプリートの候補リストに演算子の記述子が追加されました。
- ‘指定の文字列が使用されていない文字列’を検索する演算子
- 指定したテキストが使用されていない文字列を検索するために、!~演算子が追加されました。
- INおよびNOT INの検索のための演算子
- 完全に一致する複数の値を検索または除外するために、IN演算子とNOT IN演算子が追加されました。
解決された問題点
- Modelブラウザでコントロールカードにすべてのカードが一覧表示される問題が解決されました。
- 空のコンポーネントを削除するときに、該当しないコンポーネントが削除される問題が解決されました。
- 参照先プロパティが非表示になっていると無効なコンポーネントが表示される問題が解決されました。
- SetsブラウザのSetエンティティに‘Duplicate’オプションが欠落している問題が解決されました。
既知の問題点
- フィルターを適用したブラウザリストからエンティティを削除してもEntity Editorがクリアされません。
- インクルードから別のインクルードにコンポーネントをドラッグアンドドロップすると、正しいインクルードに節点が表示されません。
- グラフィックスで選択した要素と節点がブラウザでハイライト表示されません。
- HyperWorksを再起動するとエンティティビューが復元されません。
