HM-3220：六面体メッシュの作成

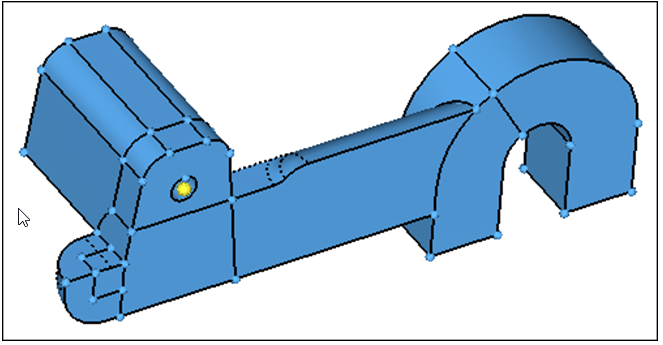

このステップでは、モデルファイル solid_map.hmを開きます。

1. HyperMesh Desktopを起動します。
2. メニューバーからFile > Open > Modelを選択します。
3. Open Modelダイアログで、モデルファイルsolid_map.hmを開きます。

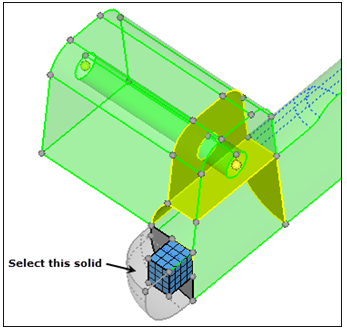

このステップでは、1/8の球形領域をメッシングします。

1. モデルの形状を、サーフェスエッジ表示を伴うシェーディングで表示するには、Visualizationツールバーのをクリックします。
2. Solid Map Meshパネルを開くため、メニューバーからMesh > Create > Solid Map Meshをクリックします。
3. one volumeサブパネルに進みます。
4. along parametersの下のelem size=欄に1を入力します。
5. volume to mesh: solidエンティティセレクターをアクティブにします。

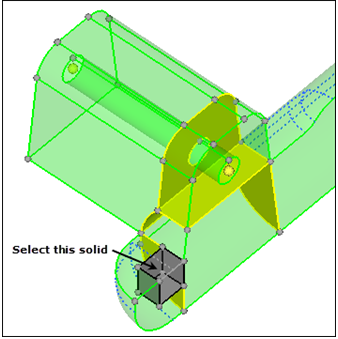

6. 下図に示すとおり、小さな立方体ソリッドを選択します。



   図 2.

7. Meshをクリックします。
8. モデルの要素をメッシュラインを伴うシェーディングで表示するには、Visualizationツールバーのをクリックします。

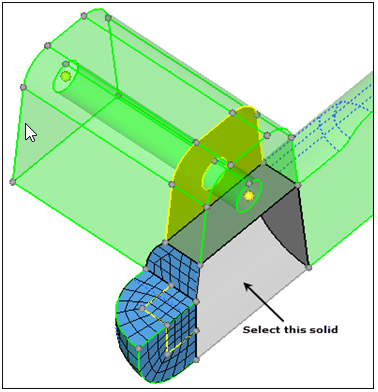

9. 下図に示すソリッドを選択します。



   図 3.

10. Meshをクリックします。
11. メインメニューに戻るため、returnをクリックします。

このステップでは、Automeshパネルでシェルメッシュを作成し、メッシュパターンをコントロールします。

1. AutoMeshパネルを開くため、メニューバーからMesh > Create > 2D AutoMeshをクリックします。
2. size and biasサブパネルに移動します。

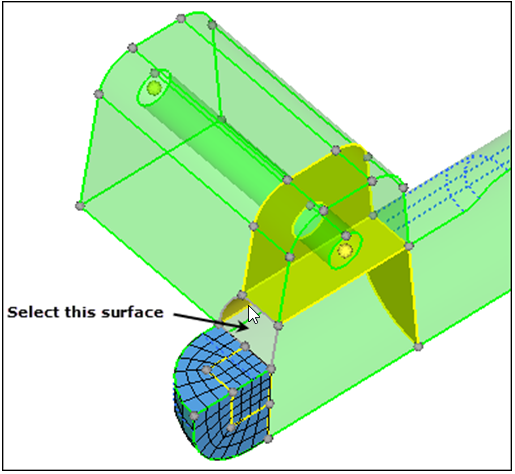

3. 下図に示すサーフェスを選択します。



   図 4.

4. メッシングモードをinteractiveにセットします。
5. element size=欄に1.000を入力します。
6. mesh typeをmixedに設定します。
7. Meshをクリックします。
   メッシングモジュールが開かれます。
8. densityサブパネルにいることを確認します。
9. elem density=欄に4を入力します。
10. set all toをクリックします。
    すべてのエッジの要素分割数が4に設定されます。
11. Meshをクリックします。
12. returnを2回クリックし、メインのパネルに戻ります。

このステップでは、Step 3でサーフェスメッシュを作成したソリッドボリュームにメッシュを作成します。

1. Solid Map Meshパネルを開きます。
2. one volumeサブパネルに進みます。
3. 下図に示すボリュームを選択します。



   図 5.

4. along parametersの下のelem size=をdensity=に変更します。
5. density=欄に10を入力します。
6. Meshをクリックします。

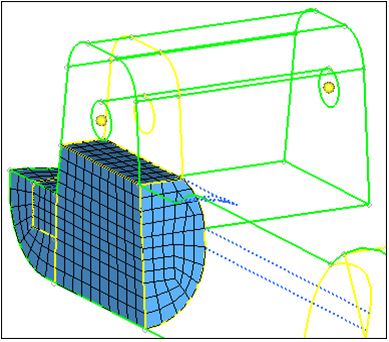

7. パートを回転させ、Automeshパネルで作成されたメッシュパターンを使用してソリッド要素が作成されていることを確認します。



   図 6.

このステップでは、残りのソリッド形状にメッシュを作成します。

1. 残りのソリッドボリュームのうち1つを選択します。
   注: 既にメッシュされたソリッドと連続性を保たせるため、隣接するソリッドが選択されていることを確実にしてください。
2. source shellsをmixedに変更します。
3. along parametersの下のdensity=をelem size=に変更します。
4. elem size=欄に1.5を入力します。
5. Meshをクリックします。
6. すべてのソリッドボリュームにメッシュが作成されるまで繰り返します。
7. メインメニューに戻るため、returnをクリックします。

このステップでは、作業を保存します（オプション）。

ソリッドマップメッシングの手順を自動化する機能が使用可能となりました。

このステップでは、モデル内の要素を削除します。

1. Deleteパネルを開くためF2を押します。
2. elems >> allをクリックします。
3. delete entityをクリックします。
4. メインメニューに戻るため、returnをクリックします。

このステップでは、Mappable Visualizationモードを使用します。

1. モデルの形状を、サーフェスエッジ表示を伴うシェーディングで表示するには、Visualizationツールバーのをクリックします。
2. Geometry Visualizationリストから、を選択します。
   マッピング可能かどうかによって、それぞれのソリッドが色分けされます。

   注: ここでの目的は、各ソリッドが1方向または3方向にマッピング可能であることを確実にすることです。

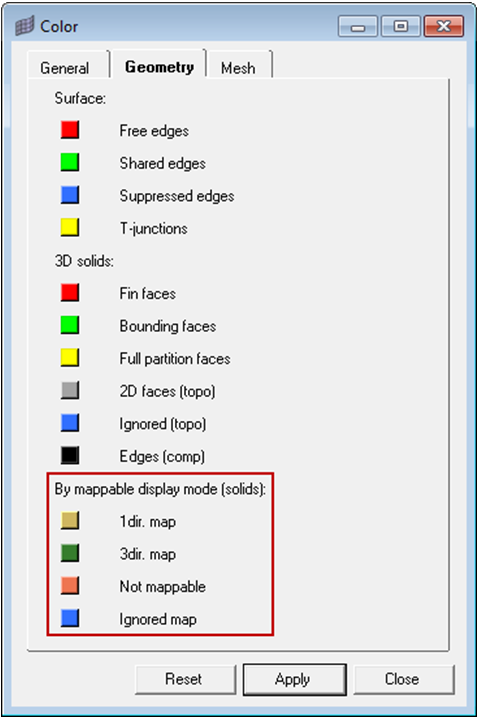

3. メニューバーからPreferences > Colorsを選択します。
4. ColorダイアログでGeometryタブをクリックします。
5. オプション: By mappable display mode (solids)の下で、以下について色割り当てを調整します：
   • 1dir.map：3Dメッシュ用に、1方向にマッピング可能なソリッドの表示モード。
   • 3dir.map：3Dメッシュ用に、3方向にマッピング可能なソリッドの可視化モード。
   • Ignored map: マッピング可能とするために分割が必要な初期状態のソリッドの表示設定。
   • Not mappable: 修正されたソリッドのための表示モード。マッピング可能なソリッドを生成するには、更なる分割が必要。



   図 7.

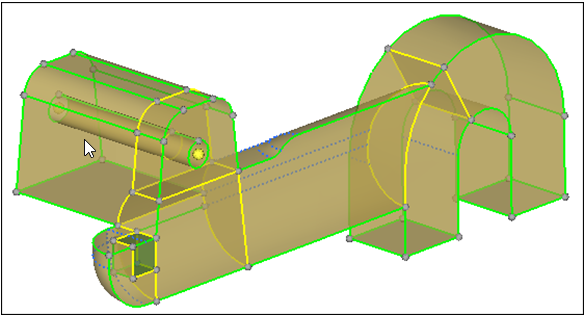

   注: Mappable表示モードに入ると、３方向にマッピング可能なソリッドが１つあり、残りは１方向にのみマッピング可能であることが分かります。



   図 8.

このステップでは、Multi-solid機能を使用してパートにメッシュを作成します。

1. Solid Map Meshパネルを開きます。
2. multi solidsサブパネルに進みます。
3. solids >> allをクリックします。
   すべてのソリッドが選択されます。
4. source shellsをmixedに変更します。
5. elem size=欄に1を入力します。
6. Meshをクリックします。
   インタラクティブなメッシュモードが開かれます。
7. シェル要素を確定し、ソリッド要素を作成するため、meshをクリックします。
   注: ソリッドに対し、順次メッシュが作成されます。

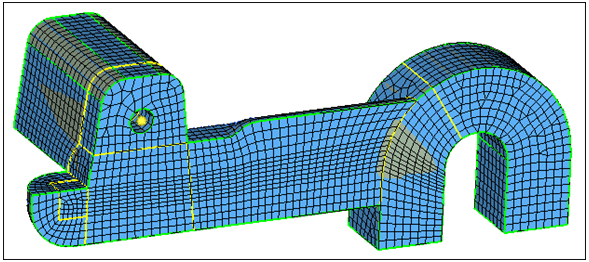

8. ソリッドのすべてのメッシュが正しく結合されていることを確認します。



   図 9.

9. ソリッド要素メッシュを確定し、Solid Map Meshパネルに戻るため、returnをクリックします。

このステップでは、作業を保存します（オプション）。
