comparisonunified
Model Verificationのオフセット機能のデフォルト。
GUI Default Settings
- tolerance
- 最も近いパートを検索するための検索トレランス、および一致エンティティを検索するための検索トレランス。図 1.
- threshold
- 一致パートと不一致パートを判断するためのカットオフパーセンテージ。大量のパートをチェックする場合、5%などの低すぎる値は推奨されません。
- base-directory
- ベースモデル用の初期ディレクトリ。
- base-filetype
- 入力モデルタイプ。
- XML
- HyperMeshから保存されたBOMファイルまたはUDMXMLファイル。
- CAD
- CADジオメトリ、1パート / ファイル（フォルダーに複数のCADが含まれている）。
- FE
- ソルバーデックファイル（単一のファイル）。
- Assembly
- CADアセンブリファイル（CatProduct/JT Assembly）。
- Multiple Assembly
- 複数のアセンブリファイル。
- Spot File
- スポット溶接ファイル（.vip、.mwf、.mcf、または.xml）。
- variant-directory
- 派生モデル用の初期ディレクトリ。
- variant-filetype
- 入力モデルタイプ。
- XML
- HyperMeshから保存されたBOMファイルまたはUDMXMLファイル。
- CAD
- CADジオメトリ、1パート / ファイル（フォルダーに複数のCADが含まれている）。
- FE
- ソルバーデックファイル（単一のファイル）。
- Assembly
- CADアセンブリファイル（CatProduct/JT Assembly）。
- Multiple Assembly
- 複数のアセンブリファイル。
- Spot File
- スポット溶接ファイル（.vip、.mwf、.mcf、または.xml）。
- report
- レポート出力パス用の初期ディレクトリ。
- report option
- 出力レポートフォーマット。チェックが完了したら、レポートを任意の回数だけ生成するようにこのオプションを変更できます。Excelレポートの方がPowerPointレポートより高速です。
- scope
- 出力結果タイプ。
- Matched
- 30.0（しきい値）～100%一致パート
- Unmatched
- 0.0～30%一致パート
- 両方
- 0.0～100%パート
- mode
- 実行タイプ用のデフォルトラジオボタンオプション。
- interactive
- チェックはフロントグラウンドHyperMeshセッションで実行されます。
- background
- チェックはバックグラウンドHyperMeshセッションで実行されます。エラーが発生した場合は、リカバリが実行され、エラーは“Crash”キーワードとしてブラウザに表示されます。
Comparison Settings
- imageType
- 出力イメージタイプ。
- .jpg
- Light weight 2D
- min-area
- 比較で考慮されるパートの最小領域。
- Minimum-diagonal BBox
- 比較で考慮される最小のパート境界ボックスの対角線長。
- Compare Thickness
- FEパートに割り当てられた板厚を比較して、不一致板厚をレポートに表示します。
- FE Thickness Tolerance
- 板厚比較で許容される板厚変動。
- Quick Compare
- ベースモデルと派生モデルをインポートして一度に比較を実行する新しい比較ロジックがアクティブになります。FEvsFEとCADvsFEをサポートします。比較後に一致率凡例と一緒に結果モデルが表示されます。
- Check elems in Surf Hole
- CAD穴とFE穴が比較され、比較レポートを介して穴の不一致があるかどうかが表示されます。図 2.
- Check
- FE穴とサーフェス穴またはサーフェス穴とFE穴を比較します。
- Min Dia of Hole
- 穴の不一致をチェックするための最小穴径。大きな直径の穴はデフォルトで処理されます。
- Max Dia of Hole
- 穴の不一致をチェックするための最大穴径。
- free-edge-check
- FEデータのフリーエッジとCADサーフェス境界線のフリーエッジを比較して、不一致が比較レポートに表示されます。図 3.
- free-edge-tolerance
- このトレランス未満のFEデータ内のフリーエッジは無視されます。
- find-cad-thickness
- CADの体積と面積を使用してCADから板厚を計算し、Thickness列に結果が表示されます。この計算された板厚値は、一致率を判断するためのGUIトレランスより優先されます。
- use-fe-thickness
- FEデータから得られた板厚は、一致率を判断するためのGUIトレランスより優先されます。
- ignore fe-thickness
- 厚肉シェルオプションは、FEからの板厚を無視するために非アクティブにされ、形状の不一致のみを検索します。CADvsFEに適用可能。
- delete-fefiles
- CAD-FE比較中にMVDにより作成された一時FEフォルダーを削除します。このフォルダーが削除されると、結果レビューが使用できなくなる場合があります。
- bomcomparison
- 形状比較を除いて、PID、MATERIAL、THICKNESS、WEIGHTの値を比較します。
- contactcomparison
- パートの接触カードの比較。接触カードのカード名と数をチェックします。Radioss、Nastran、PAM-CRASH、LS-DYNAに限定されます。
- loadcomparison
- パートの荷重コレクターカードの比較。接触カードのカード名と数をチェックします。Radioss、Nastran、PAM-CRASH、LS-DYNAに限定されます。
- remove-pinhold
- CADサーフェス上の直径の小さい穴を削除します。CAD-FE比較にのみ適用可能。
- pinhold-radius
- ピンホールの半径。比較中にこの値未満の穴が物理的に削除されます。
- mesh-unmatched
- 以下の比較で不一致パートと判断されると、次のプロセスが自動的に実行されます。
- match%に基づいてパートをグループ化し、threshold%を報告する
- BatchMesherを実行する
- CADをバッチメッシュしたFEに置換する
- 材料とプロパティを割り当てる
- アセンブリ（古いメッシュと新しいメッシュ）インポートを読み込む図 4.
- パートのグループ化（Partブラウザ / Part Setビュー）
- partial-matches
- 部分的に一致するパートを比較した後、自動的にメッシングが実行されます。一致する領域は保持され、一致しない領域のサーフェスにはメッシングが実行されます。保持されたメッシュと新しいメッシュの両方の結合が行われ、リプリゼンテーションの下に追加されます。
- mesh-unmatched-approach
- 複製する場合は、すべてのサーフェスに対しメッシングが実行され、再利用されたメッシュがインプリントされてオーバーラップする部分が削除されます（ソリッドCADに推奨）。Rebuild」の場合、マッチしていないサーフェスのみに対してメッシングが実行されます（サーフェスCADに推奨）。
- cadtofeapproach
- CADデータファセットを変換して比較を実行し、フィーチャーレベルの不一致を捕捉します。CADvsCAD比較に適用されます。
- loopLimit
- この値が0の場合は、毎回2つのパートが比較されます。この値が0より大きい場合は、1つのHyperMeshセッションで一度に#個のパートが読み込まれ、比較が実行されます。
- samelocation
- パートが、トレランス値と一緒に、ベースパートと同じ場所で検索されます。遠く離れているパートは無視されます。両方のパート間のオフセットが小さい場合に適切に機能します。図 5.
- translation
- パートが、ベースパートと同じ場所で検索されます。同じ形状パートが見つからなかった場合は、派生パートが平行移動され、平行移動比較が実行されます。平行移動距離は自動的に計算されます。図 6.
- symmetry
- パートが、ベースパートと同じ場所で検索されます。同じ形状パートが見つからなかった場合は、派生パートが反転され、対称比較が実行されます。対称面は以下のパラメータで計算されます。図 7.
- symmetryPlane
- symmetryPlane比較で考慮される平面。
- auto
- 同じ場所 / 移動された場所 / 対称回転された場所のパートを比較します。CAD vs CADの場合、一致したエンティティと一致しなかったエンティティが報告され、ベースパートの変換マトリクスが.csvファイルにエクスポートされます。その他のタイプについては、AIベースの比較が実行され、マッチ率のみが(AI)タグ付きで出力されます。同じ位置に加えて、AutoオプションをONにします。
- AI-approach
- AIベースの比較は、デフォルトのトポロジカルな比較に加えて、最適一致を取るように実行されます。通常の比較とクイック比較のレポートに適用され、AIに基づいた結果が報告された場合、タグ(AI)が表示されます。
Filters
- cgtolerance-distance
- ベースモデルパートと派生モデルパートの重心間の距離。パートの重心がこの値を上回っている場合は、パートが比較されません。推奨値は約200mmです。
- min-areapercent
- ベースパートと派生パートの最小面積比。パートの比率がこの値を下回っている場合は、パートが比較されません。推奨値は約60%です。
- max-areapercent
- ベースパートと派生パートの最大面積比。パートの比率がこの値を上回っている場合は、パートが比較されません。推奨値は約140%です。
- same-pid-only
- この値がONの場合、同じPIDを持つパートが比較され、異なるPIDを持つパートは無視されます。このオプションがONの場合、パフォーマンスはあまり向上しませんが、1%一致が報告されます。すべてのパートPIDが一致しないわけではない場合は、このオプションをOFFにする必要があります。
- same-partname-only
- この値がONの場合、同じパート名を持つパートが比較され、異なるパート名を持つパートが無視されます。すべてのパート名が一致しないわけではない場合は、このオプションをOFFにする必要があります。
- compare-midsurf
- この値がONの場合、ソリッドCADと中立面メッシュの比較が行われます。CADがソリッドまたは閉じたボリュームサーフェスの場合にのみ、CAD-FEに影響します。
- seamtreatment
- シーム節点が不一致率の計算から除外されます。FEモデルでシーム溶接を使用しない場合は、このオプションをOFFにする必要があります。
- bbox-view
- チェックとレポートの実行後に、各パートの境界ボックスが参考用としてHyperMeshグラフィックスに表示されます。両方のCADまたはFEが同じ場所にあるのか、同じサイズなのかをチェックできます。
Representation Comparison
- Check
- 単一のBOM比較が実行されます。このパラメータがONの場合は、内部の単一パートの複数のリプリゼンテーションが比較され、レポートが生成されます。このパラメータがOFFの場合は、2つのモデル比較が実行されます。
- base-reptypes
- パートブラウザで使用可能なリプリゼンテーション。CADはオリジナルのCADデータを表し、MeshはBatchMesherで作成されたFEデータを表します。
- Variant-reptypes
- パートブラウザで使用可能なリプリゼンテーション。CADはオリジナルのCADデータを表し、MeshはBatchMesherで作成されたFEデータを表します。通常は、MeshまたはCommonにできます。

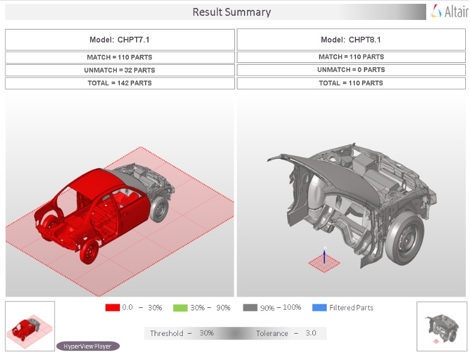

- Rep Comparison Output（Reportフォルダーに格納される）
-
図 8.
Match-area
- cad-fe、cad-cad、fe-fe
-
- Matched
- エンティティが正しい位置にある場合にのみ、一致結果が計算されます。
- matched-overlapped
- 一致結果が一致エンティティと重複エンティティの合計になります。
- matched-overlap-intersected
- 一致結果が一致エンティティ、重複エンティティ、および交差エンティティの合計になります。
- match-value
- 一致率出力タイプ。
- round-off
- 一致率表示フォーマット。
Details on the Calculation Method
- Matched
- ソースまたはターゲットサーフェスが、サーフェスとサーフェスの比較によって比較されたサーフェスの指定されたトレランス内にあるときに発生します。各サーフェスを構成するすべてのポイントとラインは、サーフェス間で一致しなければなりません。一致した各サーフェスは、一致したサーフェスとともに異なる一致タイプグループ内に置かれます。図 9.
- Unmatched
- 一致のための基準値に満たないサーフェスおよび要素に発生します。
- Overlapped
- ソースまたはターゲットサーフェスのすべてのファセット節点と比較されたサーフェスが指定されたトレランス範囲内にあり、最も近い比較されたサーフェスの外側エッジ上のすべてのファセット節点とソースまたはターゲットサーフェスの外側エッジ上が指定されたトレランス範囲内にあるときに発生します。図 10.
- Intersected
- ソースまたはターゲットサーフェスの少なくとも1つ、しかしすべてではないファセット節点と比較されたサーフェスが指定されたトレランス内にあるか、比較された最も近いサーフェスの外側エッジ上の少なくとも1つのファセット節点がソースまたはターゲットサーフェスの外側エッジの指定されたトレランスの外にあるときに発生します。図 11.
