教程：入门

了解如何使用功能区、鼠标控制、视图控制，以及如何创建力和拔模方向。

在本课程中您将学习：
  • 功能区
  • 导入文件
  • 视图控制
  • 显示和隐藏零件
  • 创建和编辑力
  • 创建和编辑拔模方向


探索功能区

  1. 开始 Inspire。
  2. 应用程序顶端的功能区包含了 Inspire 中可用的所有工具。点击功能区顶部的选项卡，在多种菜单和功能区之间进行切换。


  3. 通过功能区上的每个图标可以获取一个或多个工具。当鼠标移动到某个图标上时，相应的单个工具即会高亮显示并附带黄色边框。
  4. 点击功能区选项卡旁边的 图标，创建自定义功能区。
  5. 点击自定义选项卡查看自定义的功能区。将自动包括基础图标组。
  6. 将功能区上的工具图标拖放至自定义选项卡。此外，还可以通过拖放操作在自定义选项卡上重新排列图标的顺序。
  7. 右键点击图标或自定义功能区图标以将其重命名或删除。

打开“双托架”模型

  1. 按 F7 打开“演示浏览器”。
  2. 双击 dual bracket.stmod 文件，将其加载到模型视窗中。
  3. 如果不可见，请按 F2 打开“模型浏览器”。
  4. 点击模型视窗右下角的单位系统选择器，将显示单位设置为 MKS (m kg N s)。

使用视图控制

  1. 按住鼠标右键，同时拖动鼠标可移动模型。按 C 键并点击模型上的一个点，即可以该点为中心显示模型。
  2. 按住 Shift 键及鼠标右键，并拖动鼠标，即可旋转模型。这种旋转方法被称为转盘旋转，如果模型的竖直方向与 z 轴对齐，该方法非常有用。
  3. 接下来，按住鼠标中键进行拖拽。这种旋转方法被称为轨迹球旋转，可向任意方向翻转模型。按住 N 键旋转模型至最近的主轴。
  4. 使用鼠标滚轮以鼠标光标为中心进行缩放。要以模型视窗为中心进行缩放，请按住 Ctrl + Shift 键，同时竖直拖动鼠标中键。
  5. 视图控制位于模型视窗左下角。点击模型视窗左下角的 图标，或者按 F 键使整个模型适应视图。
    注： 如果选中的是零件而不是整个模型，点击 图标将以所选零件为中心进行缩放。此时，再次点击该图标将放缩恢复到整个模型。尝试选中不同零件，再重复按 F 键，观察不同的效果。
注： 要通过自定义鼠标控制来模仿另一个应用程序，请选择文件 > 偏好设置，打开“偏好设置”窗口。然后选择鼠标控制并从下拉列表中选择一个应用程序。


显示和隐藏零件

  1. 点击模型视窗左下角的显示/隐藏 图标。
  2. 将光标悬停在一个零件上。鼠标光标变成 ，表示您已进入显示/隐藏模式。

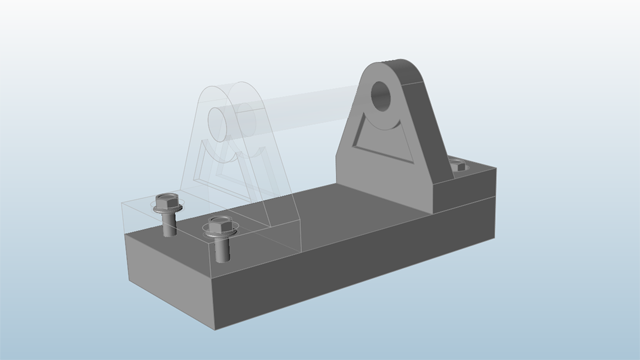

  3. 在模型视窗中，左键点击一个或者多个零件。被选中零件即变为透明，并且在“模型浏览器”中变为灰色。
  4. 右键点击退出显示/隐藏模式。被选中对象将被隐藏于模型视窗中。
  5. 要显示隐藏的零件，再次选中显示/隐藏 工具。
  6. 按住 Shift 键，同时点击透明部分。按住 Shift 键时，鼠标光标将变为 。
  7. 点击剩余的透明零件，然后单击鼠标右键退出显示/隐藏模式。
  8. 使用键盘快捷键也可显示、隐藏或单独显示零件。
    • 按 A 键显示所有零件。
    • 按 H 键隐藏选中的零件。
    • 按 I 键隔离选中的零件。
    • 按 R 键反转选择（隐藏所有选中的零件，或显示所有隐藏的零件）。

施加力和拔模方向

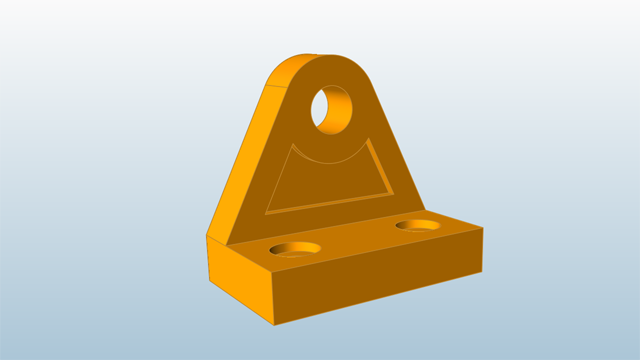

  1. 选择其中一个托架，按 I 键使其单独显示。
  2. 在功能区上选择结构仿真选项卡。
  3. 点击载荷图标中的施加力工具。
  4. 将鼠标光标移动到该托架的正前方，点击鼠标左键施加一个分布力。
  5. 完成力的创建或编辑后，即会弹出一个小对话框。在文本栏中输入 45 N，然后点击 +/- 按钮改变力的方向。
  6. 左键点击形状控制图标中的拔模方向工具，对该托架施加一个拔模方向约束。（您将在后面的教程中对此工具进行深入学习。）
  7. 点击二级功能区中的单向拔模工具。
  8. 左键点击该托架。此时在托架上出现一个蓝色平面，四角上有箭头指向托架面，表明该方向为拔模方向（模具脱离零件的方向）。
  9. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

编辑力和拔模方向

创建某些对象后，即可快速创建更多同类型对象，或在模型视窗中双击已创建的对象，从而对其进行编辑。
  1. 双击蓝色平面编辑拔模方向。现在您处于编辑模式，同时视窗中会出现一个小对话框。
  2. 点击其中一个灰色平面将其激活，改变其原始的拔模方向。
  3. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
  4. 双击托架前面上的红色力箭头。现在您处于编辑模式，同时视窗中会出现一个小对话框。
  5. 在文本栏中输入力的大小，即可编辑该力，或者按 +/-，X，Y，Z 按钮改变其方向。
    注： 要快速编辑小对话框中的一个整数值，应选中该数值中的某些数字，然后使用鼠标滚轮进行调整。
  6. 此外，还可以继续选择其他的面以创建更多的力，如下所示：
  7. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
