HM-4330：Abaqus Step Managerを用いた*STEPの定義

このステップでは、Abaqusユーザープロファイルを読み込みます。

1. HyperMesh Desktopを起動します。
2. User ProfilesダイアログでユーザープロファイルをAbaqus , Standard 3Dに設定します。
3. 新規モデルを開くには、メニューバーから File > Open > Modelをクリック、または Standardツールバーのをクリックします。
4. Open Modelダイアログで、ファイルabaqus_StepManager_tutorial.hmを開きます。
   注: abaqus_StepManager_tutorial.hmファイルには、定義済みモデルデータが含まれます。以下のステップでは、このモデルを使用して履歴データ部分を定義します。

このステップでは、*STEPカードと*STATIC解析プロシージャを定義します。

1. メニューバーからTools > 荷重ステップブラウザをクリックします。
   Step Managerが開きます。
2. Newをクリックします。
   Create New Stepダイアログが開きます。
3. Name欄にstep1を入力します。
4. Createをクリックします。
   step1 というラベルのついたステップが作成されLoad Step ダイアログが開きます。

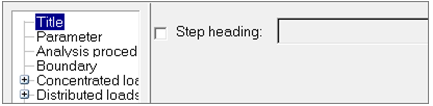

5. 1番目の表示領域でTitle を選択します。
   非アクティブな欄を含んだStep Headingオプションが表示されます。



   図 1.

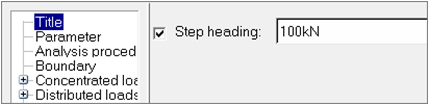

6. Step heading チェックボックスをアクティブにし、テキストボックスに100kN を入力します。



   図 2.

7. Update をクリックし、step1 に保管します。

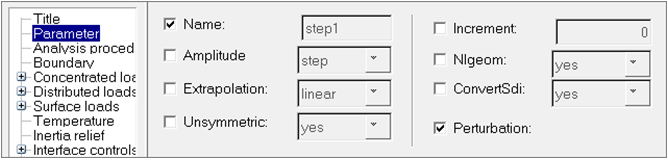

8. 1番目の表示領域でParameter を選択します。
9. Name とPerturbation チェックボックスを選択します。
   注: Name に、step1 が設定されているのが確認できます。



   図 3.

10. Updateをクリックします。

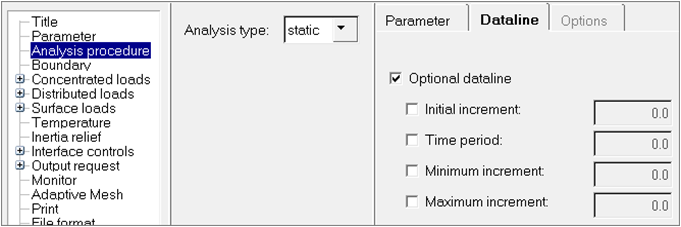

11. 1番目の表示領域でAnalysis procedure を選択します。

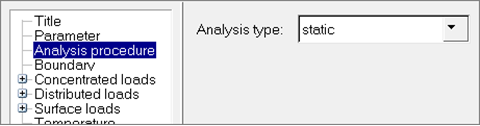

12. Analysis type をstatic に設定します。



    図 4.

13. Updateをクリックします。
14. Dataline タブをクリックします。
15. Optional dataline チェックボックスを選択し、追加のデータラインを追加します。
16. 初期増分などの個々のデータを追加するには、適切なチェックボックスを選択し値を入力します。
    注: チェックボックスが無効になっている場合、ASCIIファイル内にスペースが追加され、Abaqusソルバーはデフォルトの値を使用します。



    図 5.

17. Updateをクリックします。

このステップでは、拘束を定義します。

1. 1番目の表示領域でBoundaryを選択します。
2. Newをクリックします。
   Create Load Collectorダイアログが開きます。
3. Name欄にloads_and_constraintsを入力します。
4. Createをクリックします。
5. オプション: Load collectorテーブルのDisplay列のカラーアイコンをクリックして荷重コレクターの色を選択します。
6. loads_and_constraintsのStatusチェックボックスが選択されていることを確認します。
   注: このチェックボックスを選択することによって、荷重コレクターを荷重ステップに追加します。
7. loads_and_constraints 荷重コレクターをクリックします。
   新規タブが表示されます。

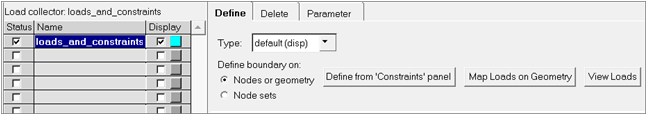

8. Defineタブで、Typeがdefault (disp)であることを確認します。



   図 6.

9. Define from 'Constraints' panelをクリックします。
   Constraintsパネルが開きます。ここで、拘束を作成します。

このステップでは、Constraintsパネルで拘束条件を作成します。

1. Standard Views ツールバー上で （XZ Right Plane View）をクリックします。
2. Constraints パネルでnodes >> by window をクリックします。

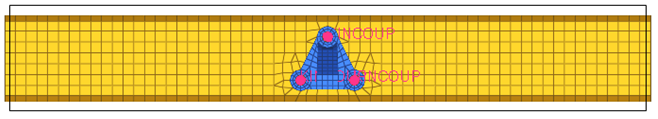

3. クレードルの末端にある節点を除き、表示されている節点をすべて囲むように四角形を描きます。



   図 7.

4. exterior チェックボックスを選択します。
5. select entitiesをクリックします。

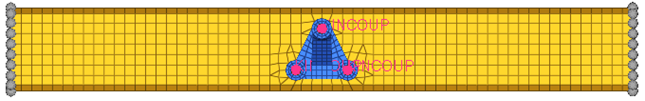

   これで、描いたウィンドウの外側にあるすべての節点が選択されます。



   図 8.

6. 6つのdof チェックボックスすべてが選択されていることを確認します。



   図 9.

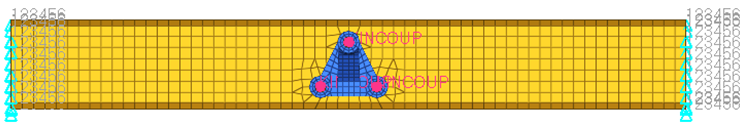

7. createをクリックします。
   HyperMeshは、選択した節点に拘束条件を適用します。



   図 10.

8. return をクリックし、Load Stepダイアログに戻ります。
9. Load Step ダイアログの一番下でLoad type 行を確認します。
   この行にBc（BOUNDARYの短縮形）が現われ、load_and_constraints荷重コレクター内に作成された荷重タイプとして確認できます。１つ目の表示領域内の対応する荷重タイプもハイライト表示されます。



   図 11.

このステップでは、集中荷重（*CLOAD）を作成します。

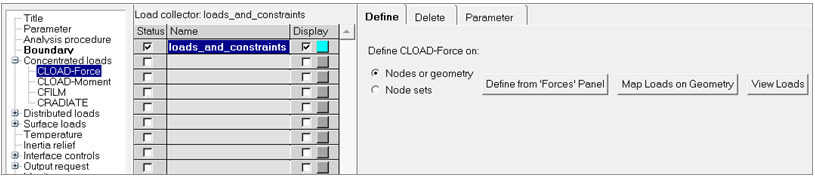

1. 1つ目の表示領域のLoad StepダイアログでConcentrated loadsを拡張表示させ、CLOAD-Forceを選択します。新規タブが表示されます。



   図 12.

2. DefineタブからDefine from ‘Forces’ Panelをクリックします。
   Forcesパネルが開きます。ここで、集中荷重を作成します。

このステップでは、Forcesパネルで集中荷重を作成します。

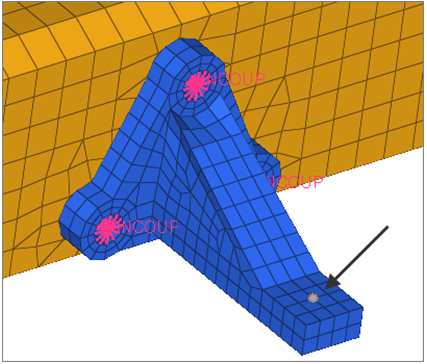

1. bracketのアーム部分の上部の中央節点を選択します。



   図 13.

2. Forces パネルでmagnitude= 欄に-100 を入力します。

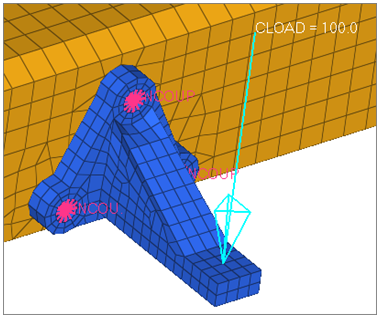

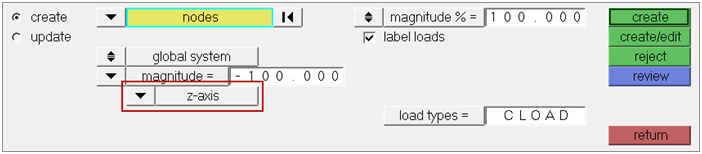

3. 方向セレクターをz-axisにセットします。



   図 14.

4. createをクリックします。



   図 15.

5. return をクリックし、Load Stepダイアログに戻ります。
6. Load Step ダイアログの一番下でLoad type にCload-f が設定されていることが確認できます。これは、CLOAD-forceがloads_and_constraints荷重コレクターで作成される別の荷重タイプであることを示します。１つ目の表示領域内の対応する荷重タイプがハイライト表示されます。



   図 16.

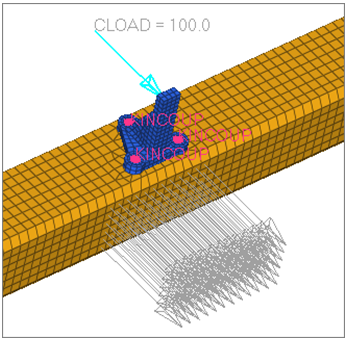

7. Review | Reset をクリックします。

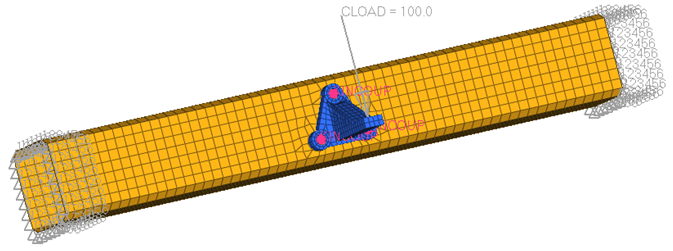

   load_and_constraints荷重コレクターに属する拘束条件と荷重がハイライト表示されます。



   図 17.

8. ハイライトされた拘束条件と荷重をReview を右クリックしてハイライト表示を解除します。

ここでは、*DLOAD圧力荷重を作成し、要素セットと共に現在の荷重コレクターに追加します。

1. 1つ目の表示領域のLoad StepダイアログでDistributed loadsを拡張表示させ、DLOADを選択します。
   新しいタブのセットが表示されます。
2. Define タブでDefine DLOAD on をElement sets に設定します。
   要素セットのテーブルが表示されます。

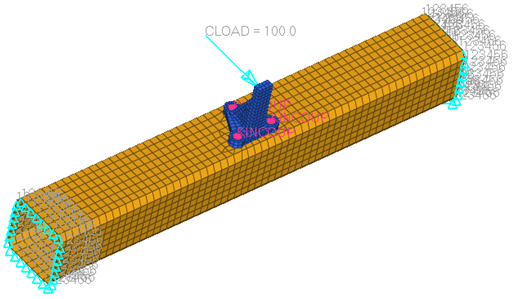

3. 下に示すようなビューになるよう、モデルを回転させます。



   図 18.

4. Load Step ダイログでType をdefault (Pressure) に設定します。
5. Element sets をpressure_set に設定します。
   注: 要素セットのリストすべてを表示するため、をクリックします。FilterとSortを使用して検索結果を更に絞り込みます。
6. 右向きの矢印をクリックし、選択したセットを要素セットテーブルに追加します。



   図 19.

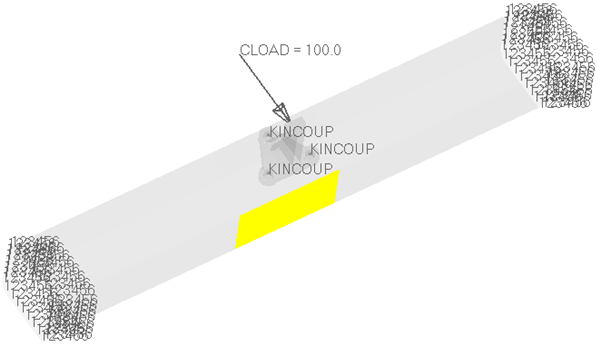

7. Element sets の下のReview | Reset Set をクリックします。要素セットがハイライトされます。



   図 20.

8. Review | Reset Set を右クリックして荷重コレクターのハイライトを解除します。

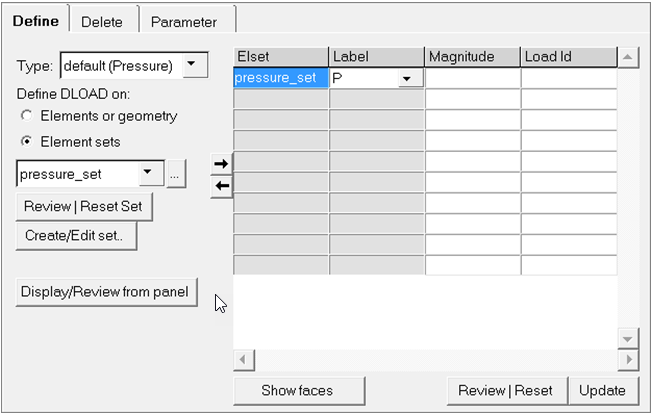

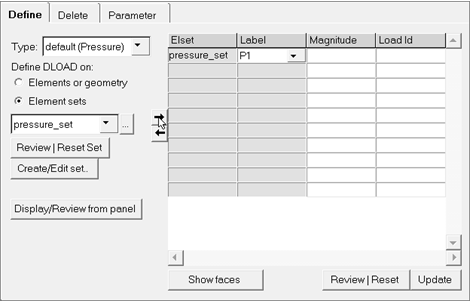

9. 要素セットテーブル内のLabelカラムで新たに追加されたpressure_set のためにP を選択します。



   図 21.

10. pressure_set にはシェル要素が含まれるため、荷重の向きを決めるために要素の法線の方向が必要となります。法線の方向を確認するために、表からpressure_set 要素を選択し、表の下のShow faces をクリックします。



    図 22.

11. 表示をクリアするため、Show faces を右クリックします。
12. 要素セットテーブルのMagnitude カラムでpressure_set に-10 を入力します。
    注: マイナスの値は、シェル要素の法線と逆方向にかかる荷重を意味します。
13. Updateをクリックします。
    HyperMeshデータベースが更新されます。ダイアログの一番下のLoad type 行にはDloadが表示されます。これは、DLOADがloads_and_constraints荷重コレクター内で作成される別の荷重タイプであることを示します。１つ目の表示領域内の対応する荷重タイプもハイライト表示されます。



    図 23.

14. 要素セットテーブルのElset カラムでpressure_set をクリックします。

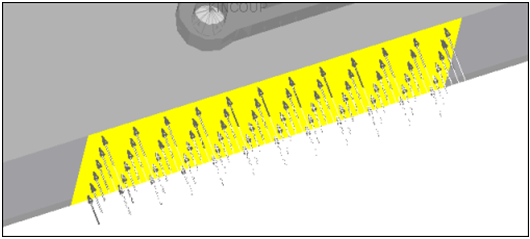

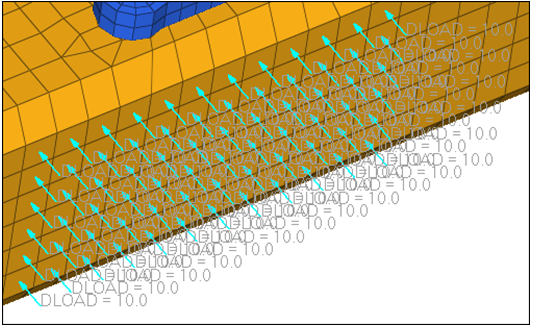

15. Review | Reset Set をクリックし、荷重を確認します。



    図 24.

16. Review | Reset Set を右クリックしてハイライト表示を解除します。



    図 25.

    ここでは、HyperMeshのパネルを使用し、モデルに分散荷重を拘束、適用しました。荷重（*DLOAD）の情報はstep1 に自動的に保管されます。次に、このステップについて出力リクエストを指定します。

ここでは、step1 にいくつかの出力要求を指定します。

1. Load Stepダイアログの最初の表示領域でOutput requestを展開表示しODB fileをクリックします。



   図 26.

2. Newをクリックします。
3. Create Output blockダイアログのName欄にstep1を入力します。
4. Createをクリックします。

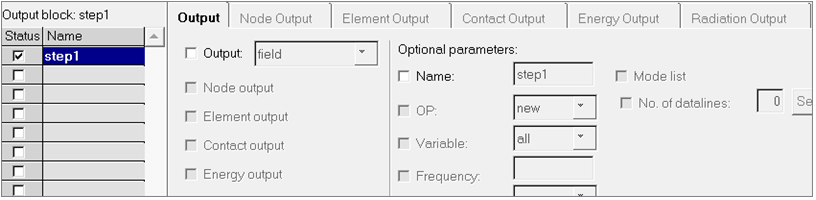

5. Output blockテーブルで、 step1をクリックします。
   新規タブが表示されます。



   図 27.

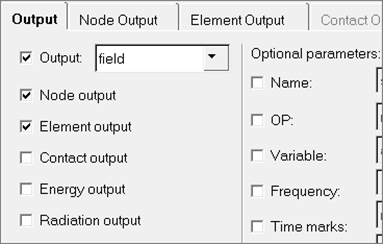

6. Output タブで、Output チェックボックスを選択します。Outputはfieldのまま残します。
7. Node outputおよびElement outputチェックボックスを選択します。
   Node output およびElement Output タブがアクティブになります。



   図 28.

8. Node Outputタブをクリックします。

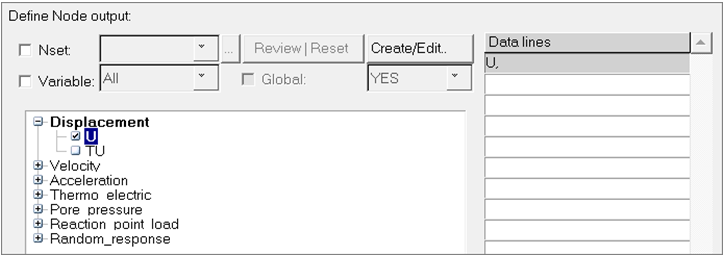

9. Displacement を拡張表示し、U を選択します。
   Data lines テーブルに"U"が表示されます。これは、.obd ファイルに変位結果要求が出力されることを意味します。

   注: 出力要求は、サポートされていないものも含めData linesテーブルで入力することができます。これらは、テーブル内で入力されたとおりに出力されます。



   図 29.

10. Updateをクリックします。
11. Element Outputをクリックします。

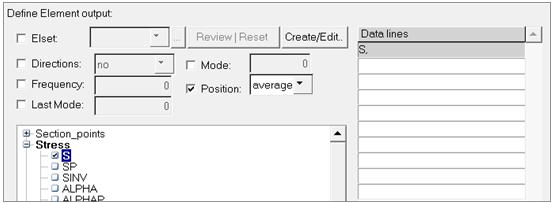

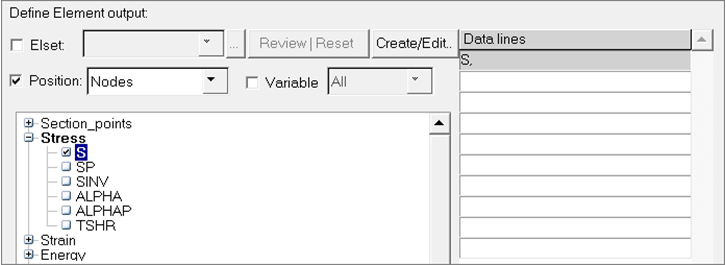

12. Position チェックボックスを選択し、Nodes に設定します。
13. Stressを拡張表示し、 Sを選択します。
    Data lines テーブルに"S"が表示されます。これは、.obdファイルに応力結果要求が出力されることを意味します。



    図 30.

14. Updateをクリックします。

このステップでは、結果ファイル(.fil) 出力要求を設定します。

1. Load Stepダイアログの最初の表示領域でOutput requestを拡張表示しResult file (.fil)をクリックします。



   図 31.

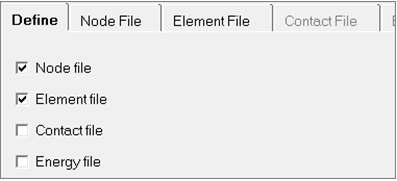

2. Defineタブで、Node fileおよびElement fileチェックボックスを選択します。
   Node FileおよびElement Fileタブがアクティブになります。

   図 32.



3. Node Fileタブをクリックします。
4. Displacement を拡張表示し、”U ”を選択します。
   Data linesテーブルに"U"が表示されます。これは、.filファイルに変位結果要求が出力されることを意味します。
5. Updateをクリックします。
6. Element Fileタブをクリックします。
7. Positionチェックボックスを選択し、averaged at nodesに設定します。
8. Stressを拡張表示し、 Sを選択します。
   Data linesテーブルに"S"が表示されます。これは、.filファイルにstr4ess結果要求が出力されることを意味します。



   図 33.

9. Updateをクリックします。

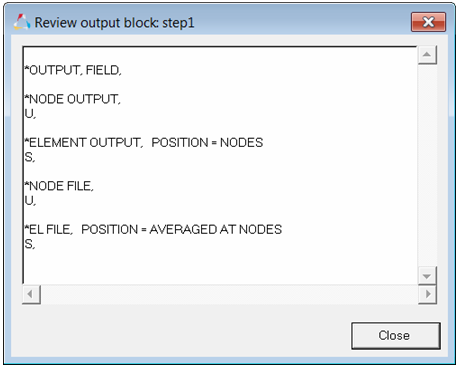

10. Output blockテーブルの下で、Review | Resetをクリックします。
    Review output blockダイアログが開き、指定した出力要求が表示されます。

    注: これは、Abaqus入力ファイル（.inp）で使用されるフォーマットです。



    図 34.

11. Closeをクリックし、Review output blockダイアログを閉じます。
12. Load Stepダイアログの最初の表示領域でUnsupported cardsをクリックします。
13. オプション: Unsupported cardsチェックボックスを選択し、サポートされていないカードを追加します。
14. CloseをクリックしてLoad Stepダイアログを閉じ、Step Managerに戻ります。

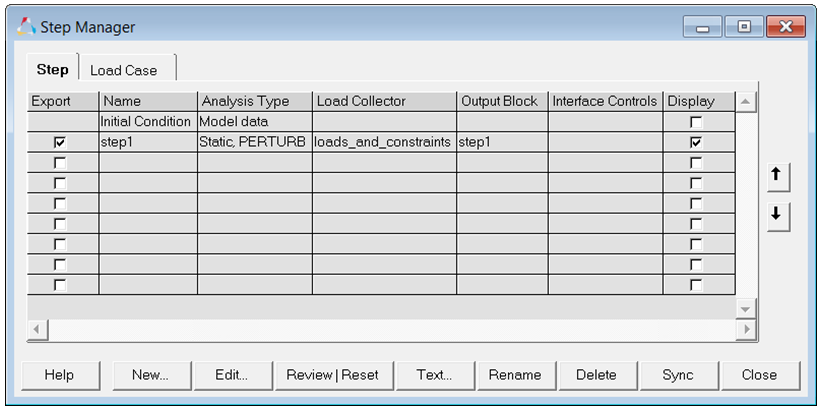

    Step Managerダイアログは、step1に定義したすべての情報が表示されます。



    図 35.

15. Closeをクリックし、Step Managerダイアログを終了します。

このステップでは、.inpファイルをエクスポートします。

1. メニューバーからFile > Export > Solver Deckをクリックします。
2. File欄にjob1.inpを入力します。
3. Export Optionsの左のをクリックします。
4. Export をall に設定します。
5. Exportをクリックします。

このステップでは、.hmファイルを保存します。

1. メニューバーからFile > Save As > Modelを選択します。
2. Save Model As ダイアログでファイル名としてjob1.hm を入力します。
3. Saveをクリックします。
   註：

   • HyperMeshを終了した後、HyperMeshから書き出されたjob1.inp ファイルを使用して、Abaqusのソルバーを実行することができます。
   • このモデルを実行するには、Abaqusライセンスを使用します。
   • バッチモードオプションが使用されている場合、インプットファイルとして前のステップでエクスポートした.inpファイルの名前を入力します。
   • 解析が完了したら、作業ディレクトリに結果ファイルが出力されます。この名前は<jobname.odb> となります。
   • HvTransを使用してAbaqus ソルバー結果ファイルをH3D ファイルに変換できます。

このステップでは、アプリケーションメニューからHyperViewを開きます。

1. Client Selector ツールバーでHyperView を選択します。HyperView が開きます。



   図 36.

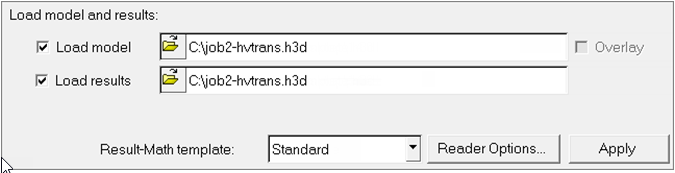

2. パネル領域で、モデルと結果ファイルを読み込みます。
   注: モデルと結果の両方の読み込みには、*.h3d を使用します。



   図 37.

3. 適用 をクリックします。
4. Results ツールバーでをクリックしてコンターパネルを開きます。

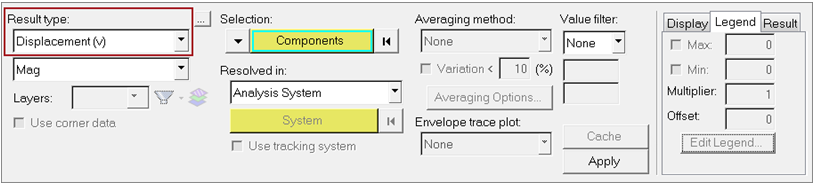

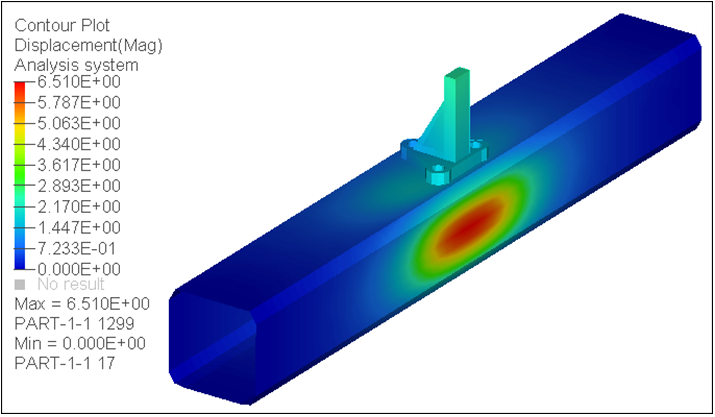

5. displacement (v)結果を表示するため、Result type をDisplacement (v) に設定します。



   図 38.

6. 適用 をクリックします。



   図 39.

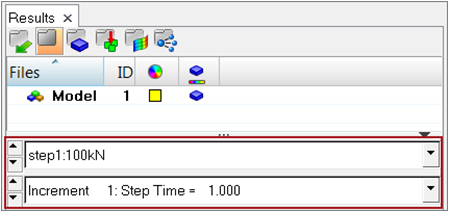

7. 結果ブラウザで、ステップとインクリメントを変更してそれぞれを表示します。



   図 40.

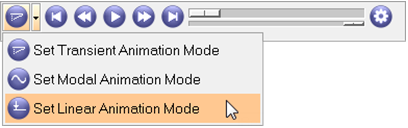

8. Animation ツールバーでアニメーションモードをlinear に設定します。



   図 41.

9. をクリックしてアニメーションを表示します。

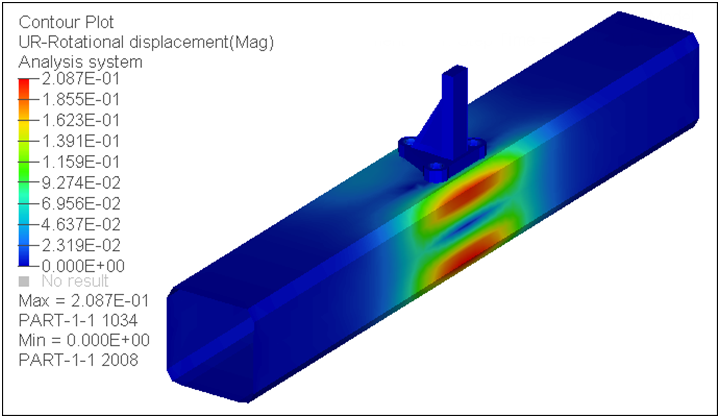

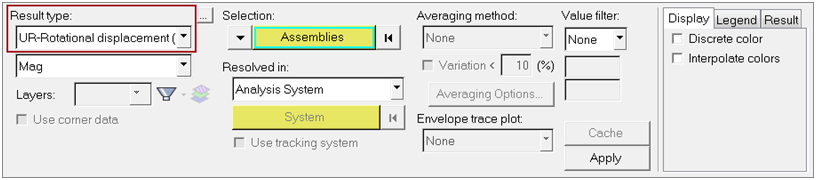

10. UR-Rotational displacement (v)結果を表示するため、コンターパネルでResult type をUR-Rotational displacement (v) に設定します。



    図 42.

11. 適用 をクリックします。



    図 43.
