ACU-T：4000 過渡的なダム決壊のシミュレーション

前提条件

このチュートリアルでは、レベルセット法を使用した過渡的なダム決壊のシミュレーションを設定および解析して、その結果を表示する手順を説明します。このチュートリアルを実行する前に、入門チュートリアルをすでに完了し ACU-T：1000 HyperWorksユーザーインターフェース、HyperMesh、AcuSolve、およびHyperViewの基本を理解しているものとします。この解析を実行するには、ライセンス供与済みバージョンのHyperMeshとAcuSolveにアクセスできる必要があります。

このチュートリアルを実行する前に、HyperMesh_tutorial_inputs.zipを<Altair_installation_directory>\hwcfdsolvers\acusolve\win64\model_files\tutorials\AcuSolveから作業ディレクトリにコピーします。 ACU-T4000_DamBreak.hm HyperMesh_tutorial_inputs.zipから

HyperMeshデータベース（.hm ファイル）には、メッシュとジオメトリが含まれています。このチュートリアルには、ジオメトリのインポートおよびメッシュ生成に関する手順は含まれていません。

問題の説明

このチュートリアルで扱う問題は、下の図に示しています。この問題には、貯水池の壁によって保持されている正方形の水柱があります。時間t=0で貯水池の壁を取り除くと、水柱が自由に流出します。シミュレーションは、ダムの決壊で見られるように、水柱が流出したときの大きな波のパターンを可視化し、調査するために使用できます。



図 1.

HyperMeshモデルデータベースを開く

  1. HyperMeshを起動し、AcuSolveのユーザープロファイルを読み込みます。
    User ProfilesからAcuSolveを選択する方法については、HyperMeshの入門チュートリアルACU-T：1000 HyperWorksユーザーインターフェースをご参照ください。
  2. 標準ツールバーのOpen Modelアイコン をクリックします。
    Open Modelダイアログが開きます。
  3. モデルファイルの保存先ディレクトリを参照します。HyperMeshファイルのACU-T4000_DamBreak.hmを選択してOpenをクリックします。
  4. File > Save Asをクリックします。
    Save Model Asダイアログが開きます。
  5. 名前をDamBreakとして新しいディレクトリを作成し、このディレクトリへ移動します。
    このディレクトリが作業ディレクトリになり、シミュレーションに関連するすべてのファイルがこの場所に保存されます。
  6. データベースのファイル名としてDamBreakと入力するか、別の名前を入力します。
  7. 保存をクリックしてデータベースを作成します。

過渡解析パラメータの設定

解析パラメータの設定

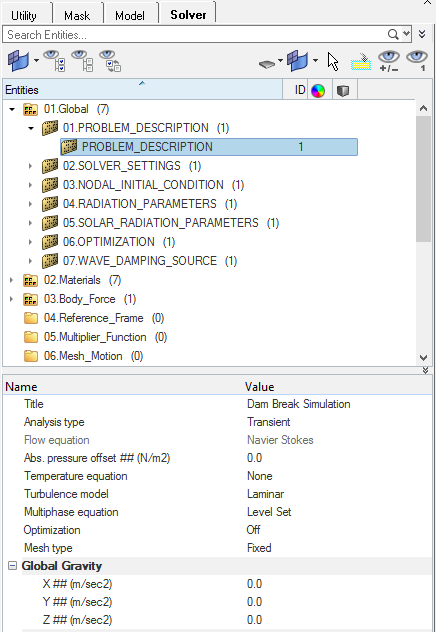

  1. ソルバーブラウザに移動して01.Globalを拡張表示し、PROBLEM_DESCRIPTIONをクリックします。
  2. Analysis typeをTransientに変更します。
  3. Multiphase equationをLevel Setに設定します。


    図 2.

ソルバー設定

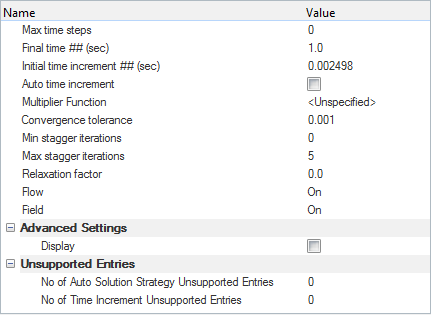

  1. ソルバーブラウザで、01.Globalの下の02.SOLVER_SETTINGSをクリックします。
  2. Max time stepsを0に設定し、Enterキーを押します。
  3. Final timeを1.0 secに設定します。
  4. Initial time incrementを0.002498secに設定します。
  5. Max stagger iterationsを5に変更し、Enterキーを押します。
  6. Relaxation factorを0.0に変更します。
  7. FlowおよびFieldオプションがOnになっていることを確認します。


    図 3.

節点出力の定義

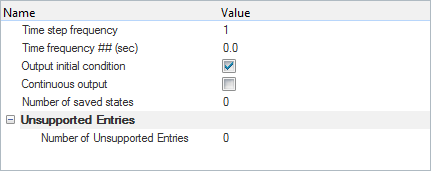

  1. ソルバーブラウザで17.Outputを拡張表示し、NODAL_OUTPUTをクリックします。
  2. エンティティエディターで、Time step frequencyを1に設定し、Output initial condition欄をOnにします。


    図 4.

多相モデルの作成および物体力の設定

多相材料モデルの作成

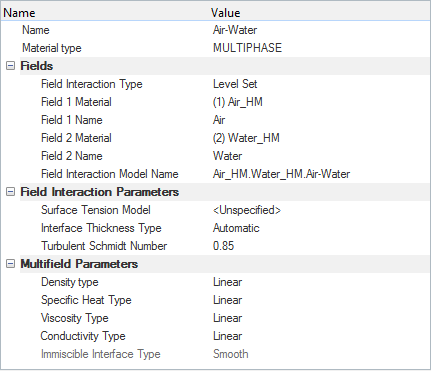

  1. ソルバーブラウザで02.Materialsを拡張表示し、MULTIPHASEを右クリックしてCreateを選択します。
  2. モデルの名前としてAir-Waterと入力します。
  3. エンティティエディターで、Field Interaction TypeがLevel Setに設定されていることを確認します。
  4. Field 1 MaterialとしてAir_HMを選択します。
  5. Field 1 NameとしてAirと入力します。
  6. Field 2 MaterialとしてWater_HMを選択します。
  7. Field 2 NameとしてWaterと入力します。


    図 5.

Body Forceの設定

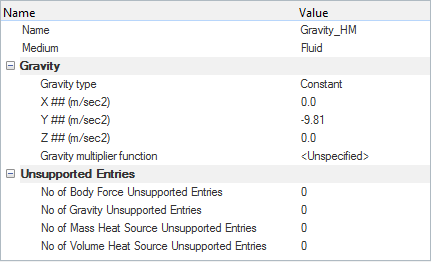

  1. ソルバーブラウザで03.Body_Forceを拡張表示し、さらにBODY_FORCEを拡張表示してGravity_HMをクリックします。
  2. エンティティエディターで、Y gravityを-9.81 m/sec2に、 Z gravityを0.0に設定します。


    図 6.

節点初期状態と境界条件の設定

この手順は、体積分率に節点初期状態を割り当てるための節点セットの作成から開始します。このセットにあるすべての節点では、水に対して体積分率1が割り当てられるので、水柱が作成されます。

節点セットの作成

  1. モデルブラウザで、ブラウザ領域の空白部分を右クリックし、Create > Setを選択します。
  2. エンティティエディターで、セット名をWater_Columnに変更します。

境界条件の設定

デフォルトでは、すべてのコンポーネントは、壁境界条件に含まれます。この手順では、それらを適切な境界条件に変更し、流体ボリュームに材料特性を割り当てます。
  1. ソルバーブラウザで12.Surfaces > WALLの順に拡張表示します。

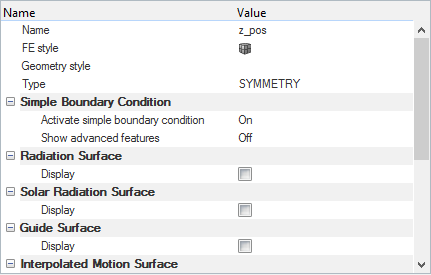

  2. z_posをクリックします。エンティティエディターで、TypeをSYMMETRYに変更します。


    図 7.
  3. 同様に、z_neg component TypeをSYMMETRYに変更します。

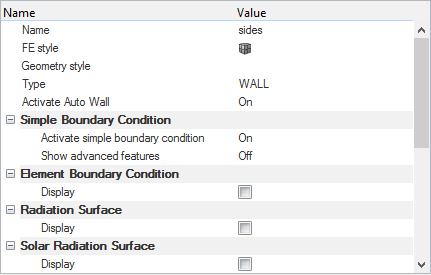

  4. sidesをクリックします。エンティティエディターで、TypeがWALLに設定されていることを確認します。


    図 8.

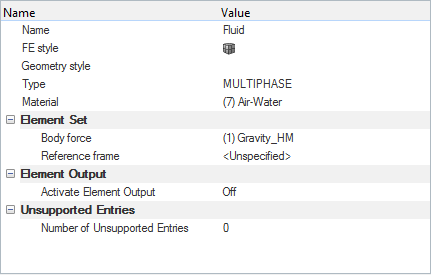

  5. Fluidをクリックします。エンティティエディターで、
    1. TypeをMULTIPHASEに変更します。
    2. MaterialにAir-Waterを選択します。
    3. Body ForceにGravity_HMを選択します。


    図 9.

基準圧力の割り当て

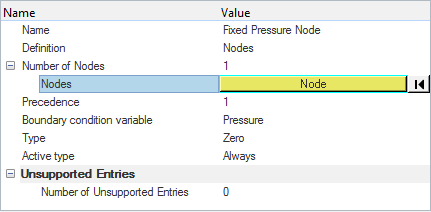

  1. ソルバーブラウザで、15.Nodal_Boundary_Conditionを右クリックし、Createを選択します。
  2. NameをFixed Pressure Nodeに設定し、DefinitionをNodesに変更します。
  3. Number of Nodesを1に設定します。

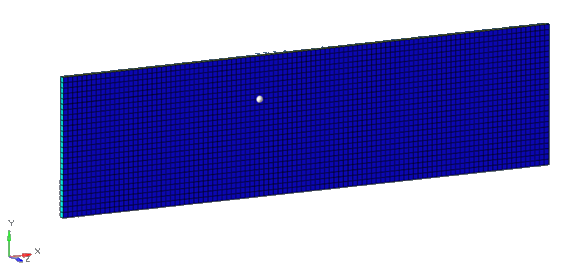

  4. Nodeコレクターをクリックします。グラフィックス領域でFluidボリュームのいずれかの節点をクリックします。


    図 10.
  5. パネル領域でproceedをクリックします。
  6. Boundary condition variableをPressureに変更し、他の設定はすべてデフォルトのままとします。


    図 11.

初期条件の定義

  1. ソルバーブラウザで01.Globalを拡張表示し、03.NODAL_INITIAL_CONDITIONをクリックします。
  2. エンティティエディターのFieldタブで、TypeをNodal Valuesに設定します。
  3. Multiphase FieldをWaterに設定します。
  4. Select nodes byオプションをNode Setに設定します。
  5. Node Set Countが1に設定された状態で、Node SetとしてWater_Columnを選択します。
  6. Initial Volume Fractionを1.0に設定します。


    図 12.

節点セットへの節点の割り当て

  1. モデルブラウザに移動し、ブラウザ領域の空白部分を右クリックしてCreate > Blockの順に選択します。
  2. エンティティエディターで、ブロック名をWater_Columnに変更します。
  3. Min coordinatesを(0, 0, 0)、Max coordinatesを(0.05715, 0.05715, 0.002748)にそれぞれ設定します。
  4. モデルブラウザでSets > Water_Columnの順にクリックします。エンティティエディターのEntity IDs欄でNodesコレクターをクリックします。
  5. パネル領域で、nodesコレクターをクリックしてby blockオプションを選択します。

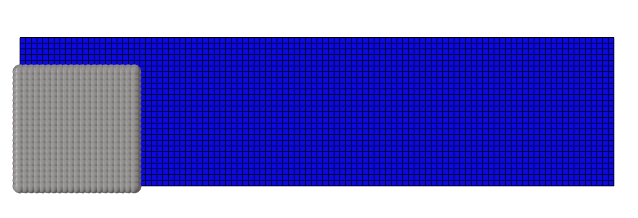

  6. Water_Columnブロックをオンに切り替えてselectをクリックします。
    グラフィックス領域で、Water columnブロックのすべての節点が強調表示されます。


    図 13.
  7. proceedをクリックします。
  8. オプション: Water_Columnブロックの表示をオフにします。
  9. モデルを保存します。

解析計算

この手順では、HyperMeshからAcuSolveを直接起動して解析を完了します。

AcuSolveの実行

  1. すべてのメッシュコンポーネントの表示をオンにします。
    解析を実行するには、アクティブなすべてのコンポーネントのメッシュを可視化した状態にする必要があります。
  2. ACUツールバーの をクリックします。

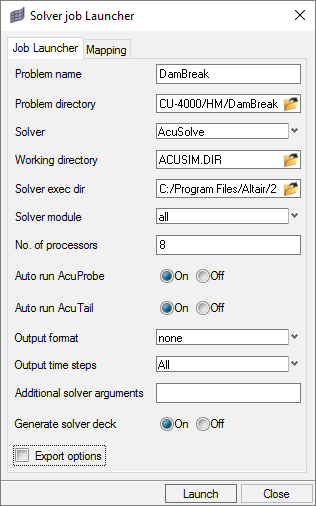

    Solver job Launcherダイアログが開きます。
  3. オプション: 解析時間を短縮するには、使用可能なプロセッサの数に応じて、使用するプロセッサの数に大きい値（4または8）を設定します。
  4. Output time stepsはAllまたはFinalに設定できます。ここでは過渡解析を扱っているのでAllに設定します。
  5. 他のオプションはデフォルト設定のままとして、Launchをクリックして解析プロセスを開始します。


    図 14.

HyperViewを使用した結果のポスト処理

解析が収束したらAcuProbeとAcuTailウィンドウを閉じます。HyperMeshウィンドウに行き、AcuSolve Controlタブを閉じます。

HyperViewの起動とモデルおよび結果の読み込み

  1. HyperMeshのメインメニューでApplications > HyperViewをクリックしてHyperMeshを開きます。
    HyperViewウィンドウを読み込むと、デフォルトでLoad model and resultsパネルが開きます。このパネルが表示されない場合は、File > Open > Modelの順にクリックします。
  2. Load model and resultsパネルで、Load modelの隣にある をクリックします。
  3. Load Model Fileダイアログで、作業ディレクトリに移動して、ポスト処理する解析実行のAcuSolve .logファイルを選択します。この例で選択するファイルは、DamBreak.1.Logです。
  4. Openをクリックします。
  5. パネル領域でApplyをクリックしてモデルと結果を読み込みます。
    読み込むと、モデルが形状で色分けされます。

水流アニメーションの作成

この手順では、水柱を囲んでいる壁を除去したときに流出する水流のアニメーションを作成します。

  1. Standard Viewsツールバーの をクリックすることで、xy平面を正面から見た表示にします。
  2. Resultsツールバーで をクリックしてContourパネルを開きます。
  3. Result typeとしてVolume_fraction-2-Water (s)を選択します。
  4. Applyをクリックして、最初の時間ステップにおける体積分率コンターを表示します。
  5. Legendタブをクリックし、つづいてEdit Legendをクリックします。
  6. Edit Legendダイアログで、Number of levelsを2、Numeric formatをFixedにそれぞれ変更します。


    図 15.
  7. AnimationツールバーでAnimation Controlsアイコン をクリックします。
  8. Max frame Rateスライダーを50fpsまでドラッグします。
  9. Start/Pause Animationアイコン をクリックして、グラフィックス領域でアニメーションを再生します。

アニメーションの保存

  1. メニュー領域でPreferences > Export Settings > AVIの順に選択します。
  2. Export Settings AVIダイアログで、Frame rateを50fpsに設定してOKをクリックします。
  3. ImageCaptureツールバーでSave Image to Fileオプションがオンであることを確認します。


  4. Capture Graphics Area Videoアイコン をクリックします。
    Save Graphics Area Video Asダイアログが開きます。
  5. ファイルの保存先とする場所に移動し、任意のファイル名を指定してSaveをクリックします。

要約

このチュートリアルでは、HyperMeshとAcuSolveを使用して多相流問題を正しく設定し、解析する方法を知ることができました。また、レベルセット法を使用して多相モデルを作成する方法も理解できました。解析を計算した後、その結果をHyperViewでポスト処理し、ダムの壁を取り除いたことによって流出する水流のアニメーションを生成しました。
