Barrier Positioner

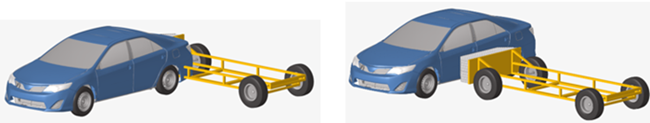

Barrier Positionerツールを使用して、選択した衝突基準に基づいて、衝突試験用バリアを自動的に適切な位置に配置します。
バリアモデルは、インクルードファイル内で定義される必要があります。
ソルバー変換カードが自動的に作成され、バリアが選択されたプロトコルに対応する位置に移動されます。
Barrier Positionerツールは、前後および側面の荷重ケースについて、C-NCAP、Euro-NCAP、FMVSS、IIHS、J-NCAP、およびUN-Rという基準をサポートしています。
制約事項: LS-DYNAおよびRadiossソルバーでのみ使用できます。
図 1.
-
安全解析リボンから、Barrier Positionerツールをクリックします。
図 2. -
ガイドバーで
をクリックし、ハンバーガーメニューを開いて、基準、荷重ケース、およびバリア位置のオプションを選択します。
- Load Case：Front、Side、またはRearを選択します。
- Regulation：選択された荷重ケースの基準を選択します。
- Barrier Front Foam Distance：バリア前面からの検索距離であり、バリアのフォームブロックを自動的に識別するために使用されます。
- Vehicle Front Axis：車両の向き。
- Barrier Front Axis：バリアの最初の向き。
- Overlap (in % age)：前後の衝突についての、バリアと車両間の横方向オーバーラップ。
- Lateral angle：前面OMDBについての、バリアの回転角度。
- IRD/R-Point offset distance：側面衝突向けの配置のために使用するIRDまたはオフセット距離。この値が0.0の場合、IRDまたはオフセット距離は基準に従って自動的に計算されます。
- Barrier Height From Ground：基準に従った、グラウンドからバリア前面ゾーンまでの高さ。
- Vehicle To Barrier Distance：車両とバリアの間のオフセット。
-
バリアコンポーネントを選択します。
アドバンスト選択（
）を使用して、“by include”でフィルタリングし、バリアのインクルードファイルを直接選択することをお勧めします。 バリアコンポーネントを選択したら、他のすべての変位したコンポーネントは、車両コンポーネントとして自動的に選択されます。
車両コンポーネントが識別されると、マイクロダイアログが開きます。
-
マイクロダイアログで、選択した基準に必要な関連入力を選択します。
たとえば、Euro-NCAPの側面衝突の場合は、下記のマイクロダイアログが開き、Base NodeとInclination Nodeの選択によってグラウンドの位置が特定されて、RPointが表示されます。
図 3.
