HM-3440：モデルの構築とアセンブリ

このステップでは、HyperMesh Desktopを起動し、OptiStructユーザープロファイルを指定します。

1. HyperMesh Desktopを起動します。
2. User ProfileダイアログでOptiStructを選択します。
3. OK をクリックします。

このステップでは、ファイルPLMXMLをインポートします。

1. Import - BOMタブを開くため、メニューバーからFile > Import > BOMを選択します。
2. File欄でBOM_input.xmlを選択します。
3. Importをクリックします。

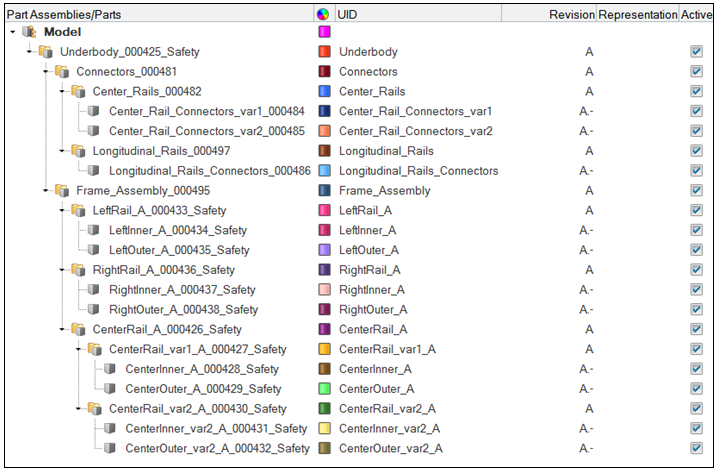

   セッション内にパートアセンブリとパートが読み込まれます。



   図 1.

このステップでは、Commonリプリゼンテーションを読み込み、作成します。

1. メニューバーからView > Browsers > HyperMesh > Partを選択してパートブラウザを開きます。

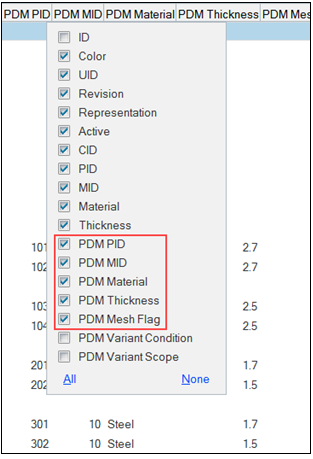

2. パートブラウザで、列のヘッダーの1つを右クリックして、コンテキストメニューから次の列を有効にします：PDM PID、PDM MID、PDM Material、PDM Thickness、およびPDM MeshFlag。
   これらのカラムは、PLMXMLファイルのインポートを分析するためのPDMメタデータです。この情報は、エンティティエディター、PDM Data項目にも表示されます。



   図 2.

3. Frame_Assembly_000495パートアセンブリを右クリックし、コンテキストメニューからRepresentations > Load > From Sessionを選択します。

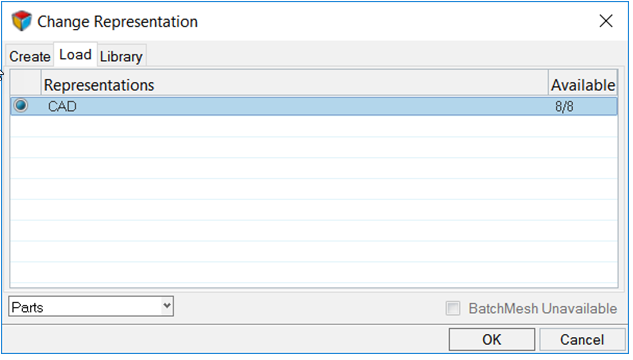

4. Change RepresentationsダイアログのLoadタブでCADリプリゼンテーションを選択します。



   図 3.

5. OK をクリックします。

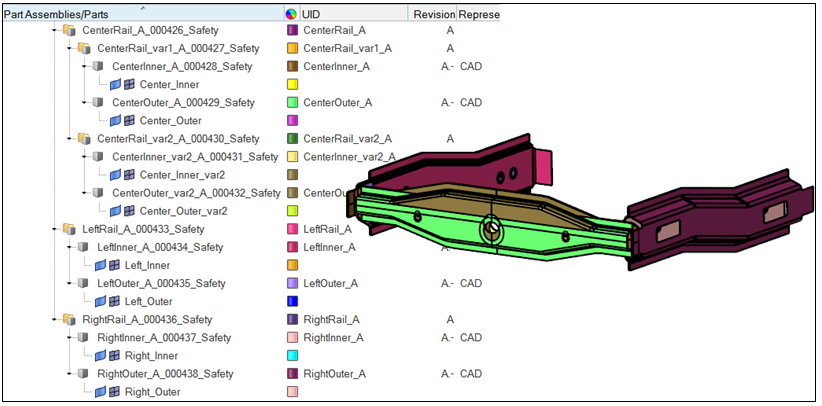

   利用可能なすべてのCADリプリゼンテーションがセッションにインポートされます。



   図 4.

6. Frame_Assembly_000495パートアセンブリを右クリックしコンテキストメニューからRepresentations > Create を選択します。

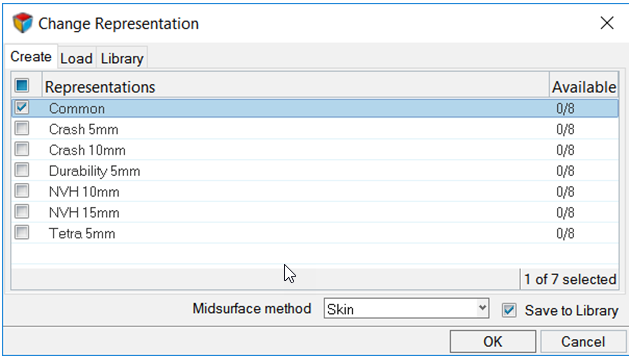

7. Change RepresentationsダイアログのCreate タブでCommon (0/8) を選択します。



   図 5.

8. OK をクリックします。

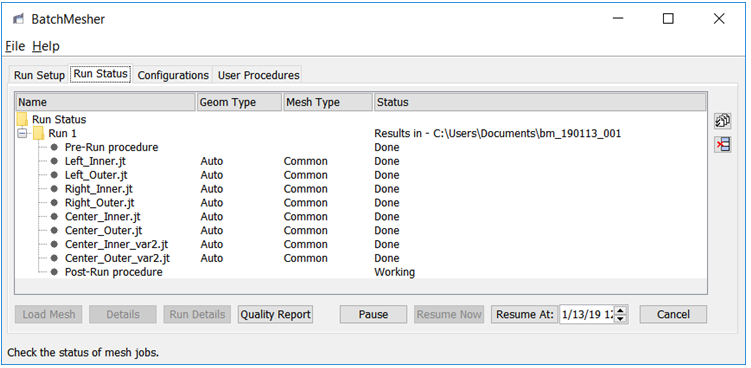

   BatchMesherで処理するため、利用可能なCADリプリゼンテーションが送られます。

   注: シートメタルパートの場合、BatchMesherは、ソリッドのCADリプリゼンテーションから中立面を抽出します。Midsurface作成手法として、include Skin、offset、offset+planes、offset+planes+sweepsを使用できます。



   図 6.

9. BatchMesherダイアログでYes をクリックし、8つのパート用の新規リプリゼンテーションを読み込みます。
10. Step 3.7 – 3.10を繰り返し、NVH10とNVH15リプリゼンテーションを作成します。

このステップでは、Connectorリプリゼンテーションを追加します。

1. パートブラウザで、Connectors_000481_partアセンブリを右クリックし、コンテキストメニューからRepresentations > Load > from Sessionを選択します。

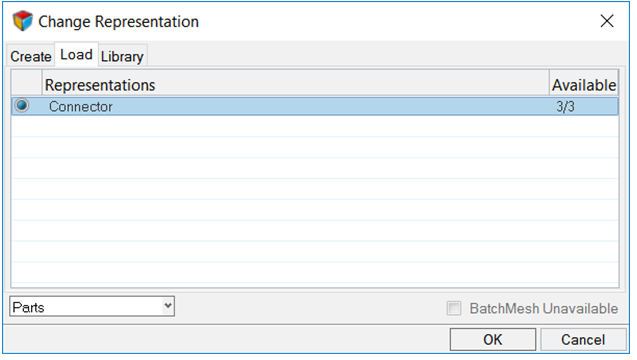

2. Change RepresentationダイアログのLoadタブでConnectorリプリゼンテーションを選択します。



   図 7.

3. OK をクリックします。

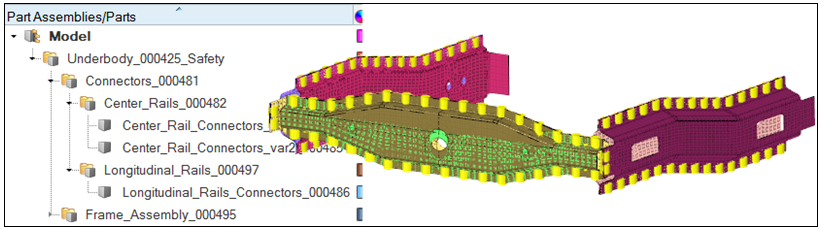

   コネクターが読み込まれ、Representation列にConnector リプレゼンテーションが表示されます。



   図 8.

このステップでは、center railパートの属性を変更します。

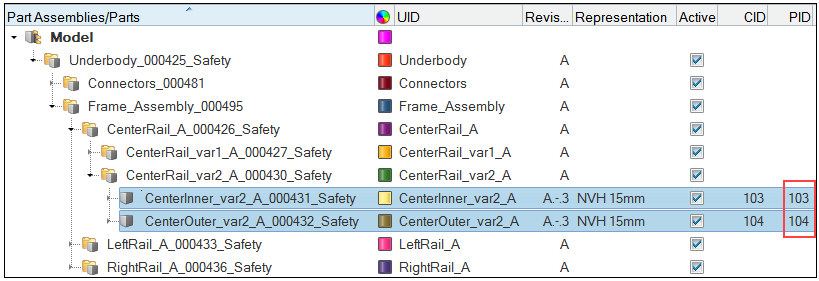

1. パートブラウザで、パート CenterInner_var2_A_000431_Safetyと CenterOuter_var2_A_000432_SafetyのPIDを確認します。



   図 9.

2. モデルブラウザで、ビューモードをPropertiesに変更します。

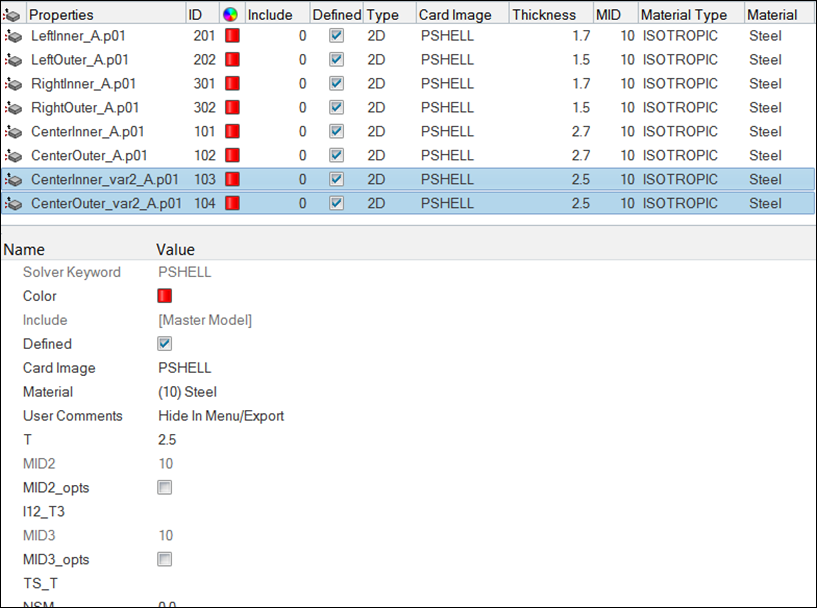

3. PID 103と104を選択します。
   エンティティエディターが開かれ、2つのパートの対応する共通属性のプロパティが表示されます。



   図 10.

4. エンティティエディターのT欄に3.0を入力します。

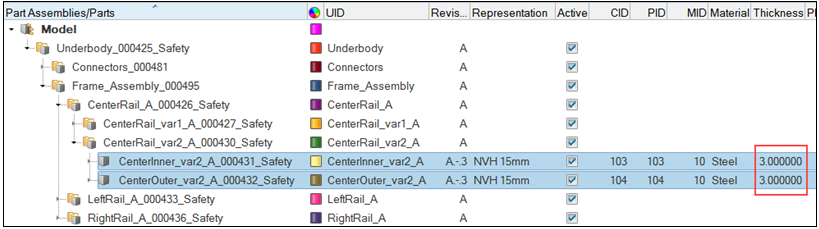

5. パートブラウザで、Thicknessカラムが、変更した属性で更新されていることを確認します。これらの変更がリプリゼンテーションを切り替えても失われないように保存します。



   図 11.

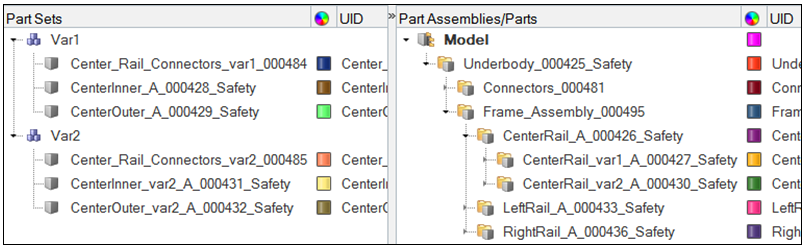

このステップでは、Part Setビューで、パートセットVar1とVar2をVariant 1とVariant 2用に作成します。

1. パートブラウザでPart Set ビューを有効にします。



   図 12.

2. 2つのパートセットを作成します。
   1. Part Setビューで右クリックし、コンテキストメニューからCreate > Part Setを選択します。
   2. Var1とVar2の名前でパートセットを作成します。
3. パートビューからパートセットにパートをドラッグ＆ドロップすることにより、共通のパートと一意のパートをグループ化します。
   Var 1：

   • Center_Rail_Connectors_var1_000484
   • CenterInner_A_000428_Safety
   • CenterOuter_A_000429_Safety
   Var2

   • Center_Rail_Connectors_var2_000485
   • Center_Rail_Connectors_var2_000485
   • CenterOuter_var2_A_000432_Safety



   図 13.

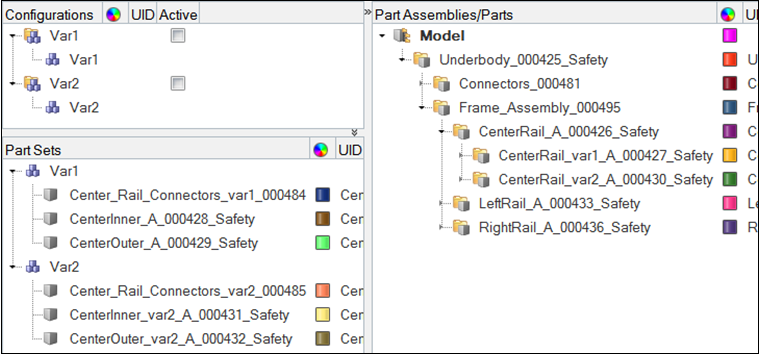

このステップでは、Configurationビュー内でコンフィグレーションVar1とVar2をパートセットVar1とVar2用に作成します。

1. パートブラウザでConfigurationビューを有効にします。



   図 14.

2. 2つのコンフィグレーションを作成します。
3. Part Setビューで右クリックし、コンテキストメニューからCreate > Configurationを選択します。
4. Var1とVar2の名前でコンフィグレーションを作成します。
5. Part Setビューからコンフィグレーションにパートセットをドラッグ＆ドロップすることにより、パートを１つのグループにまとめます。
   1. Var1パートセットをVar 1コンフィグレーションとしてグループ化します。
   2. Var2パートセットをVar 2コンフィグレーションとしてグループ化します。



      図 15.

このステップでは、Var2 コンフィグレーションを有効にします。

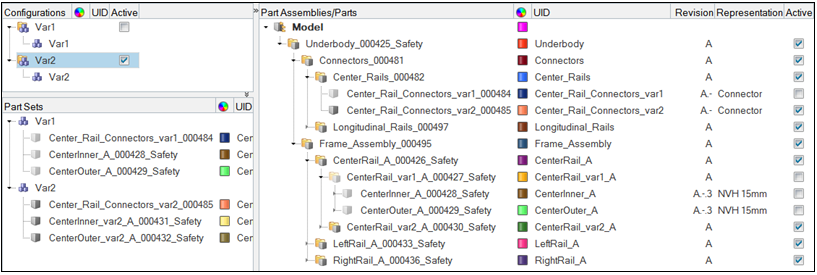

パートブラウザ ConfigurationビューでActiveカラムのVar2チェックボックスを有効にします。

Var 2に関係しないすべてのパート、パートアセンブリ、コンポーネント、およびパートセットは無効となります。

図 16.

このステップでは、アセンブリをソルバーデックにエクスポートします。

1. Export – Solver Deckタブを開くため、メニューバーからFile > Export > Solver Deckを選択します。
2. File欄にframe_var2_model.femを入力します。
3. Export Optionsで以下を設定します：
   1. ExportをCustomに設定し、無効になっているパートがソルバーデックに書き出されないようにします。
   2. Commentsの下で、Part Assemblies/Partsチェックボックスを選択します。
4. Exportをクリックします。
5. モデルをframe_var2_model.femとして保存します。

このステップでは、アセンブリソルバーデックをインポートします。

1. 新たなHyperMesh Desktopセッションを開始します。
2. Import – Solver Deckタブを開くため、メニューバーからFile > Import > Solver Deckを選択します。
3. File欄で、frame_var2_model.femを指定します。
4. Importをクリックします。
5. パートブラウザで、BOMがインポートによって正しくインポートされたかどうかを確認します。
   注: オリジナルモデル内のすべてのパートアセンブリとパートメタデータがリプリゼンテーション名の例外とともに存在することを確認します。

このステップでは、リアライゼーションをインポートします。

1. Import - Modelタブを開きます。
2. をクリックし、Realizations.hmファイルを開きます。

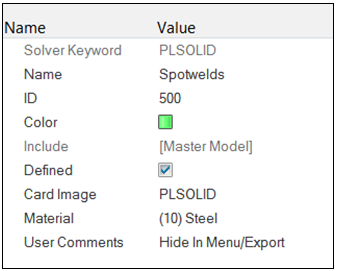

3. Realizations.hmファイル内のSpotweldコンポーネントは、現在のセッション内にすでに存在する材料と同じIDを参照します。したがって、Entity Managementで、MaterialsをKeep Existing Attributesに設定します。



   図 17.

4. Importをクリックします。
   コネクターパートがインポートされます。

このステップでは、コネクターをリアライズします。

1. パートブラウザ内でSpotweldsコンポーネントを右クリックし、コンテキストメニューからMake Currentを選択します。
2. パートブラウザで、Longitudinal_Rail_Connectorsを右クリックし、コンテキストメニューからHideを選択します。
   グラフィックス領域内において、コンポーネントのコネクターが非表示となり、各コンポーネントのコネクターがより見やすくなります。
3. メニューバーからView > Browsers > HyperMesh > Connectorsを選択してコネクターブラウザを開きます。

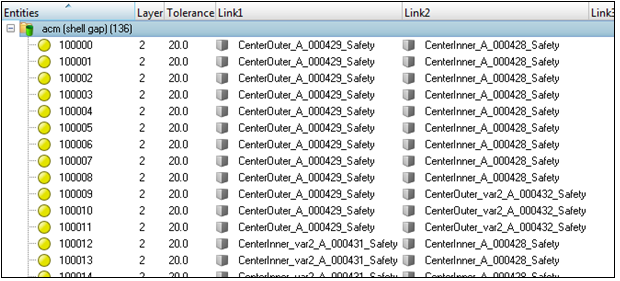

4. Connector Entityブラウザでacm (shell gap)コネクターフォルダーを選択します。
5. エンティティエディターでProperty Scriptをno/skip post scriptに設定します。
   注: コネクターリンクは、誤ってモデル内のエンティティをすべてリナンバリングしてしまった場合でもコネクターが正しくリアライズされるよう、パートを介して定義されます。



   図 18.

6. Connector Entityブラウザで、すべてのコネクターを選択します。
7. 選択されたコネクターを右クリックし、コンテキストメニューからRerealizeを選択します。
8. パートブラウザ内でSpotweldsコンポーネントを右クリックし、コンテキストメニューからIsolate Onlyを選択します。リアライズされたFEは、Spotweldsコンポーネント内にあることを確認します。

このステップでは、節点および要素番号を付け替えます。

1. ID-Managerを開くため、コンテキストメニューからTools > ID-Managerを選択します。
2. ID-Managerで、Components、Properties、およびMaterialsを選択し、右クリックしてコンテキストメニューからExcludeを選択します。

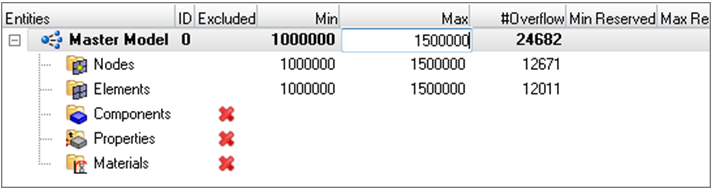

3. Master Model用に、Minを1,000,000に、Maxを1,500,000に設定します。



   図 19.

4. IDのオーバーフローを修正するため、Master Modelを右クリックし、コンテキストメニューからCorrect > Overflowを選択します。

このステップでは、Model Checkerを実行します。

1. Model Checkerを開くためModel > Checker > OptiStruct を選択します。
2. Model Checker 内を右クリックし、コンテキストメニューからRun を選択します。
3. モデルにエラーがないことを確認します。

このステップでは、ソルバーデックにエクスポートします。

1. メニューバーからFile > Export > Solver Deckをクリックします。
2. Export - Solver DeckタブでFile欄にframe_var2_assembled.femを入力します。
3. Export オプション、Commentsの下で、Part Assemblies/Partsチェックボックスを選択します。
4. Exportをクリックします。
