演習 1：　Define Curvesパネルでのカーブのフィルタリング

セッションファイルsaefilter.mvwのオープン

  1. Fileメニューから、Open > Sessionを選択します。
  2. plottingフォルダーからsaefilter.mvwファイルを選択し、開くをクリックします。

SAE J211/1フィルターを使ったカーブのフィルタリング

  1. Define Curvesパネルアイコンをクリックします。
  2. Addをクリックし、新しいカーブを追加します。
  3. カーブリストのテキストボックスで、名称をCurve 1からSAE J211/1 FILTERに変更します。
  4. Source:の下でMathのラジオボタンをチェックします。
  5. x vectorがアクティブになっていることを確認します。
  6. Shiftキーを押したまま、プロットウィンドウ内のカーブをクリックします。
    x =カーブはp1w1c1.xを参照します。
  7. y =欄を選択してパネルメニューからFilter...をクリックし、Filterダイアログを表示させます。
  8. Filter Classドロップダウンメニューから、フィルタークラスにSAE J211/1を選択します。
  9. Filter Class: 60、Padding: Mirror paddingおよびDirection: Fwd-Backを選択します。
  10. OKをクリックし、選択を完了してFilterダイアログを閉じます。
  11. Shift + Shiftキーを押したまま、既存のカーブを選択します。
  12. saefilt95関数にxベクトルの参照カーブが入力されます。
  13. Shiftキーを押したままカーブをピックします。
    注: カーブのyベクトルがsaefilt95の関数から参照されます。y =フィールドは、saefilt95(p1w1c1.x,p1w1c1.y,60,1,3)となっています。
  14. Applyをクリックし、フィルタリングされたカーブを作成します。

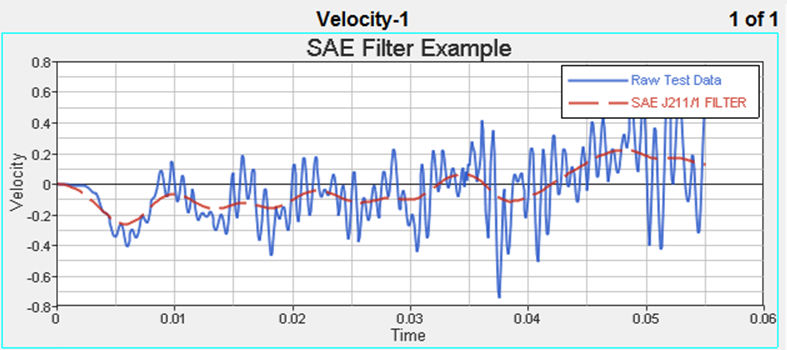

    図 1.
