Co-simulation Flux-AMESim : moteur rotatif à 3 phases
Conditions de fonctionnement
Le dispositif étudié est un moteur rotatif à 3 phases.
Il est caractérisé par :
- une partie mobile en rotation autour d'un axe (rotor)
- un circuit magnétique dans lequel il peut se développer des courants induits (barres du rotor)
- 3 bobines (enroulement statorique) alimentées une source de tension triphasée
Description dans Flux
Le dispositif décrit dans Flux doit respecter les règles rassemblées dans le tableau ci-dessous.
- Dimension : 2D plan, 2D axi, Skew, 3D
- Application : Magnétique Transitoire
- Physique :
| Mécanique |
Un ensemble mécanique mobile avec …
|
|
| Électrique |
Trois bobines alimentées par trois sources de tension …
|
|
- Résolution : Le(s) scénario(s) de résolution défini(s) dans Flux ne sera(ont) pas pris en compte. C'est AMESim qui gère le pas de temps de la simulation et qui l'impose à Flux au cours de la co – simulation.
- un et un seul EM,
- trois et seulement trois bobines,
- trois et seulement trois sources de tension.
Composant de couplage
Pour réaliser une co-simulation Flux-AMESim, l'utilisateur crée dans Flux un composant de couplage (phase 1).
Le composant de couplage permet de :
- fixer les conditions d'échanges
- générer le projet Flux de co-simulation (dénommé F2A)

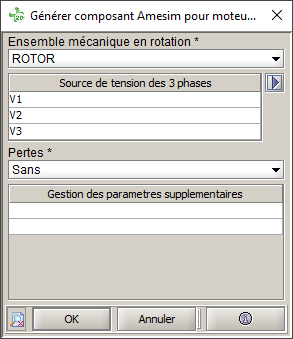

Conditions d'échange / moteur rotatif 3 phases :
- nom de l'EM en rotation
- nom des 3 sources de tension (3 phases)
- choix pour le calcul des pertes :
- sans pertes / avec pertes
- pertes du circuit électrique
- pertes électromagnétiques
- ajout de paramètres supplémentaires
Le composant de couplage est créé lorsque le projet est prêt à résoudre (physique entièrement décrite).
Echange de données (1)
L'échange des données se fait par l'intermédiaire de paramètres prédéfinis comme cela est présenté dans le schéma ci-dessous.
Échange de données (2)
Les paramètres E/S prédéfinis dans Flux (au moment de la création du composant de couplage) sont détaillés dans le tableau ci-dessous.
Les paramètres d'entrée (dans Flux) sont des paramètres E/S de type multiphysique. Leur valeur est pilotée par AMESim.
| Paramètre E/S de type multiphysique | |
| AMESIM_PHASE1_VOLTAGE | Valeur de la source de tension (phase1) |
| AMESIM_PHASE2_VOLTAGE | Valeur de la source de tension (phase2) |
| AMESIM_PHASE3_VOLTAGE | Valeur de la source de tension (phase3) |
| AMESIM_ANGULARSPEED | Position angulaire de l'EM mobile |
| AMESIM_TEMPERATURE | Température de fonctionnement |
Les paramètres de sortie (de Flux) sont des paramètres E/S définis à l'aide de formules.
| Paramètre E/S de type formule | ||
| FLUX_PHASE1_CURRENT | Courant dans la phase 1 | I(NOM_SOURCE_TENSION_PHASE1) |
| FLUX_PHASE2_CURRENT | Courant dans la phase 2 | I(NOM_SOURCE_TENSION_PHASE2) |
| FLUX_PHASE3_CURRENT | Courant dans la phase 3 | I(NOM_SOURCE_TENSION_PHASE3) |
| FLUX_FORCE |
Force électromagnétique sur la partie mobile |
TorqueElecMag(NOM_EM_MOBILE) |
| FLUX_LOSSES |
Pertes du circuit électrique (= pertes par effet Joule dans les bobines et les résistances* du circuit électrique) |
FLUX_LOSSES_COND_BOB+FLUX_LOSSES_RESISTANCE |
|
Pertes électromagnétique (= pertes par effet Joule dans les régions de type conducteur massif, dues aux courants de Foucault) |
FLUX_LOSSES_DOMAIN | |
*prise en compte des résistances de la cage d'écureuil
