HM-4000：荷重条件の設定

このステップでは、OptiStructユーザープロファイルを読み込みます。

1. HyperMesh Desktopを起動します。
2. User ProfileダイアログでOptiStructを選択します。
3. OK をクリックします。

このステップでは、モデルファイルchannel_brkt_assem_loading.hmを開き、表示します。

1. 新規モデルを開くには、メニューバーから File > Open > Modelをクリック、または Standardツールバーのをクリックします。
2. Open Modelダイアログで、ファイルchannel_brkt_assem_loading.hmを開きます。
   モデルがグラフィックス領域内に表示されます。

このステップでは、pressing_loadとconstraintsという名称を与えて2つの荷重コレクターを作成します。

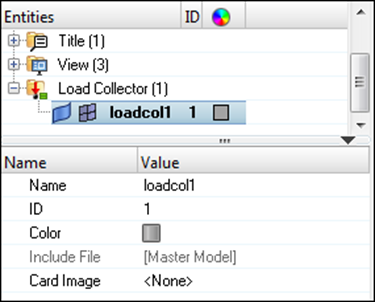

1. モデルブラウザで右クリックし、コンテキストメニューからCreate > Load Collectorを選択します。
   新規に荷重コレクターが作成され、エンティティエディターで開かれます。



   図 2.

2. エンティティエディターで以下を設定します。
   1. Nameにpressing_loadを入力します。
   2. カラーアイコンをクリックし、荷重コレクターに新しい色を設定します。

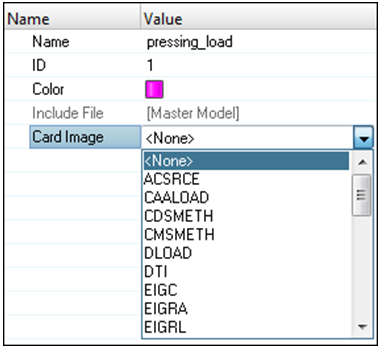

   3. Card imageを<None>に設定します。



      図 3.

3. Step 3.1.と3.2.を繰り返し、constraintsという荷重コレクターを作成します。

このステップでは、チャネルのライン形状に拘束条件（OptiStruct SPC）を適用します。

1. モデルブラウザのViewフォルダーの下のView2を右クリックし、コンテキストメニューからShowを選択します。
   注: このビューを選択すると、ビューが保存された時の表示に戻り、コンポーネントと荷重コレクターが表示されます。Step 3で作成された荷重コレクターは、保存時には存在しなかったためここでは表示されていません。次のステップで境界条件を作るため、これら表示を戻す必要があります。
2. Load Collectorフォルダー下のpressing_loadとconstraints横のをクリックし、それぞれの形状を表示します。
3. Componentフォルダー下のchannel横のをクリックし、形状を表示します。
4. Constraintsパネルを開くため、メニューバーからBCs > Create > Constraintsをクリックします。
5. create サブパネルに入ります。
6. エンティティセレクターをlinesにセットします。

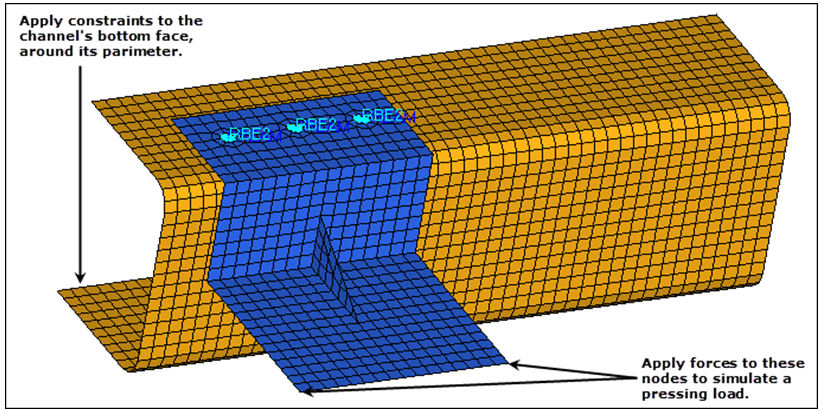

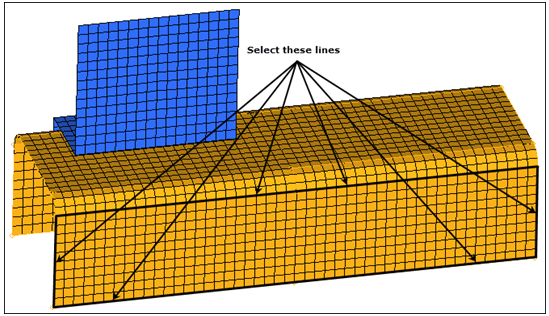

7. 下図に示すとおり、チャネルの底部サーフェスの外周上の６つのラインを選択します。



   図 4.

8. 6つのdofs （自由度）が選択されていることを確認します。
   注: OptiStructの線形静解析では、自由度1、2、および3は全体座標系のx、y、およびz方向の並進自由度を表します。自由度4、5、および6は、全体座標系のx、yおよびz方向の回転自由度を表します。



   図 5.

9. load type =をクリックし、SPCを選択します。
10. createをクリックします。ライン上に拘束が作成されます。



    図 6.

11. size=欄に5を入力します。
    拘束の表示サイズが小さくなります。
12. label constraintsチェックボックスを選択します。
    各拘束のラベルが表示されます。

    注: ラベルは、割り当てられた拘束条件の自由度を表します。
13. メインメニューを抜けるため、return をクリックします。

このステップでは、ジオメトリラインへの拘束（OptiStruct SPC）をラインに関連したチャネル節点へマッピングします。

1. loads on Geometryパネルを開くため、メニューバーからBCs > Loads on Geometryを選択します。

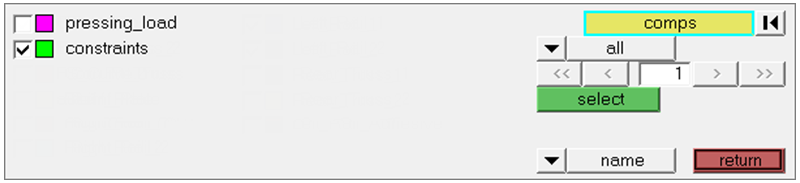

2. loadcolsをクリックします。
3. 荷重コレクターconstraintsを選択します。



   図 7.

4. selectをクリックします。
5. map loadsをクリックします。

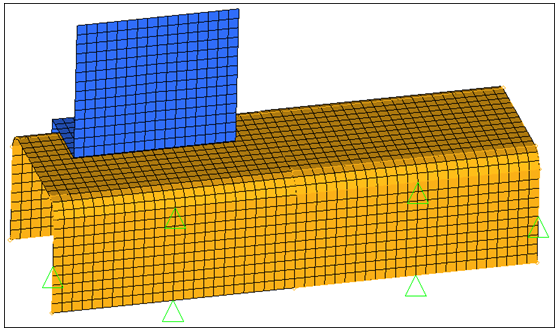

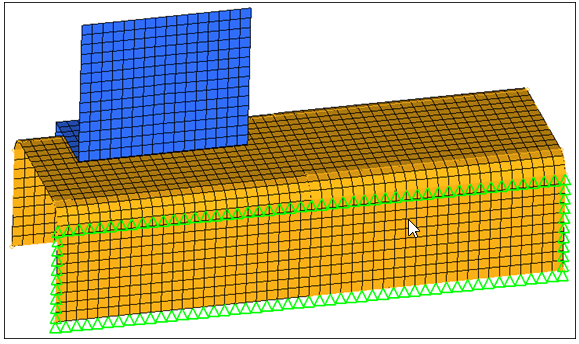

   形状のラインに関連したそれぞれの節点位置に拘束が生成されます。



   図 8.

6. returnをクリックします。
7. モデルブラウザのComponentフォルダーで、すべてのコンポーネントコレクターの形状の表示をオフにします。

このステップでは、圧荷重用にブラケット上に荷重（OptiStruct FORCE）を作成するための設定を行います。

1. モデルブラウザのViewフォルダーの下のView3を右クリックし、コンテキストメニューからShowを選択します。
2. Load Collectorフォルダー下のpressing_loadを右クリックし、コンテキストメニューからMake Currentを選択します。
   注: 荷重コレクターpressing_load が現在の荷重コレクターとなり、これから作成される荷重はこのコレクターに置かれます。
3. pressing_loadを右クリックし、コンテキストメニューからShowを選択します。

このステップでは、圧荷重用にブラケット上に荷重（OptiStruct FORCE）を作成します。

1. forcesパネルを開くため、メニューバーからBCs > Create > Forcesをクリックします。
2. create サブパネルに入ります。
3. エンティティセレクターをnodesにセットします。

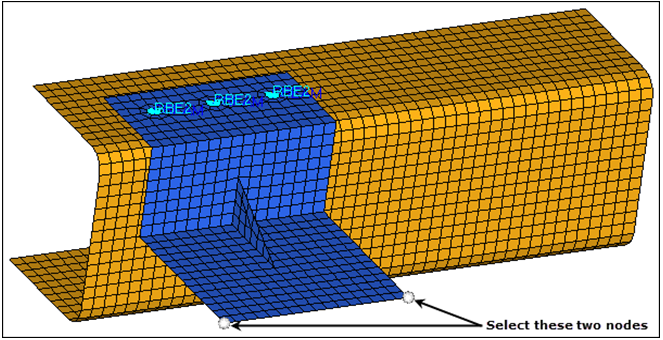

4. 下の図に示す2つの節点を選択します。



   図 9.

5. magnitude =欄に5を入力します。
6. 方向セレクターをy-axis に設定します。
7. load type =をクリックし、FORCEを選択します。
8. createをクリックします。
   2つの荷重が作成されました。
9. magnitude %=欄に200.0を入力します。
   荷重の表示サイズが変更されます。

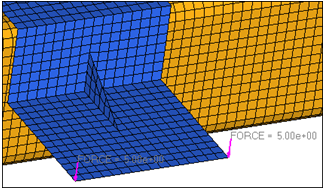

10. label loadsチェックボックスを選択します。各荷重にラベルFORCE = 5.00e+00 が表示されます。



    図 10.

11. returnをクリックします。

このステップでは、圧荷重用の荷重ステップを定義します。

1. Load Stepを作成するため、モデルブラウザで右クリックし、コンテキストメニューからCreate > Load Stepを選択します。
2. エンティティエディターで以下を設定します。
   1. Name にpressing_step を入力します。

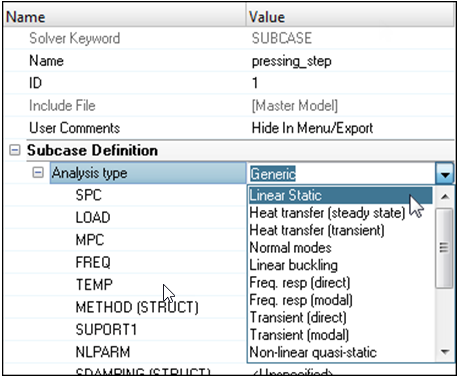

   2. Analysis type をLinear Static に設定します。



      図 11.

   3. SPC 行でUnspecified >> Loadcol を選択します。



      図 12.

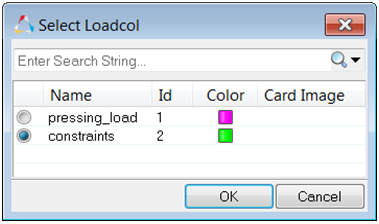

   4. Select Loadcolダイアログでconstraints を選択し、OKをクリックします。



      図 13.

   5. LOAD 行でUnspecified >> Loadcol を選択します。
   6. Select Loadcol ダイアログでpressing_load を選択し、OKをクリックします。

このステップでは、荷重ステップ（load stepで定義した荷重コレクター）の表示のオン / オフを切り替えます。

1. モデルブラウザのLoad Stepフォルダーの下のpressing_stepを右クリックし、コンテキストメニューからHideを選択します。
   pressing_loadおよびconstraints荷重コレクターが非表示になります。
2. 再び、pressing_stepを右クリックし、コンテキストメニューからShowを選択します。
