/PROP/TYPE51

ブロックフォーマットキーワードこのプロパティセットは、スタックおよびプライアプローチを使用してサンドイッチシェルプロパティセットを定義するために使用されます。各プライについて板厚を通過する複数の積分点が定義可能です。

内容

次の2つの入力が可能です：

OptiStructと似た方法で要素のグループをプライに関連付けることで、すべての要素が異なる数のプライを持つ可能性があります。
レイアウトはサブスタック（“SUB”）のシーケンスで記述されます。サブスタックは複数の層で構成されます。サブスタック間のインターフェースはINTオプション行を使用して定義します。

入力には“サブスタック”またはプライのどちらかを使用できますが、両方は使用できません。

フォーマット

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)
/PROP/TYPE51/`prop_ID`/`unit_ID`
`prop_title`
`I`_shell	`I`_smstr	`I`_sh3n	`I`_dril	`P_thick`_fail		`Z`₀
`h`_m		`h`_f		`h`_r		`d`_m		`d`_n
	`I`_strain	`A`_shear			`I`_int		`I`_thick	`F`_exp
`V`_X		`V`_Y		`V`_Z		`Skew_ID`	`I`_orth	`I`_pos

プライによる（2行毎に各プライ、例を参照）

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`Pply_ID`_i	$ϕ_{i}$		`Z`_i		`P_thick`_fail		`F_weight`_i
空白

サブスタックによる（4行毎に各サブスタック、例を参照）

(1)	(2)	(3)	(4)	(6)	(8)
`Sub`	`Nsub`	`Sub-plyn`
`Substack Name`
`Pply_ID`_i	$ϕ_{i}$		`Z`_i	`P_thick`_fail	`F_weight`_i
空白

オプション（行ごとに2つのサブスタック間の各結合）

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`INT`	`Pply_ID`_t	`Pply_ID`_b

定義

フィールド	内容	SI 単位の例
`prop_ID`	プロパティの識別子（整数、最大10桁）
`unit_ID`	単位識別子（整数、最大10桁）
`prop_title`	プロパティのタイトル（文字、最大100文字）
`I`_shell	シェル要素の定式化フラグ 2 = 0 /DEF_SHELLの値を使用 = 1　/DEF_SHELLが定義されていない場合のデフォルト Q4、変形モードと剛体モードに直交する粘弾性アワグラスモード（Belytschko） = 2 Q4、直交性を伴わない粘弾性アワグラス（Hallquist） = 3 Q4、直交性を伴う弾塑性アワグラス = 4 タイプ1の定式化を改良したQ4（ねじれた要素の直交化）。 = 12 QBATシェル定式化 = 24 QEPHシェル定式化。（整数）
`I`_smstr	シェル微小ひずみ定式化フラグ。 3 = 0 /DEF_SHELL内の値を使用。 = 1 時間 = 0以降の微小ひずみ（他のすべての定式化フラグと互換性のある新しい定式化）。 = 2　/DEF_SHELLが定義されていない場合のデフォルト Radioss Engine（オプション/DT/Eltyp/Keyword3/Iflag）での微小ひずみ定式化がアクティブとなる可能性がある完全幾何非線形性 = 4 完全幾何非線形性（Radioss Engineでオプション/DT/SHELL/CSTによる影響はありません）（整数）
`I`_sh3n	3節点シェル要素定式化フラグ = 0 /DEF_SHELLの値を使用 = 1 標準的な三角形（C0）。 = 2　/DEF_SHELLが定義されていない場合のデフォルト大きな回転に対する修正を伴う標準的な三角形（C0）。 = 30 DKT18 = 31 DKT_S3、BATOZのDTK12に基づく（理論マニュアルのElement Libraryをご参照ください）（整数）
`I`_dril	面内回転自由度剛性のフラグ。 7 = 0 /DEF_SHELLの値を使用 = 1 はい。 2　/DEF_SHELLが定義されていない場合のデフォルト。いいえ。（整数）
`P_thick`_fail	要素が削除される前に破断すべき層の厚みのパーセンテージ 12 13 $0.0 \leq P_t h i c k_{f a i l} \leq 1.0$ （実数）
`Z`₀	シェル要素基準面からシェルの底面までの距離（実数または空白）。 8 `I`_pos =2の場合に考慮する必要あり。デフォルト = 0.0（実数）
`h`_m	シェル膜アワグラス係数 4 デフォルト = 0.01 デフォルト = 0.1 （アワグラスタイプ3 （`I`_shell =3）の場合）（実数）
`h`_f	シェル面外アワグラスデフォルト = 0.01（実数）
`h`_r	シェル回転アワグラス係数デフォルト = 0.01 デフォルト = 0.1 （アワグラスタイプ3 （`I`_shell =3）の場合）（実数）
`d`_m	Shell Membrane Damping デフォルト =5.0% （/MAT/LAW25 (COMPSH)の場合）デフォルト =5% （`I`_shell =12（QBAT）の場合）デフォルト =1.5% （`I`_shell =24（QEPH）+LAW 36、43の場合）（実数）
`d`_n	シェル数値減衰 5 `I`_shell =12、24の場合のみ使用デフォルト =1.5% （`I`_shell =24（QEPH）の場合）デフォルト =0.1% （`I`_shell =12（QBAT）の場合）デフォルト =0.01% （`I`_sh3n =30（DKT18）の場合）（実数）
`I`_strain	ポスト処理用ひずみ計算フラグ = 0 /DEF_SHELLの値を使用 = 1　/DEF_SHELLが定義されていない場合のデフォルト ○ = 2 × （整数）
`A`_shear	せん断係数デフォルトはReissner値： 5/6（実数）
`I`_int	板厚積分定式化 - 層（プライ）厚を通る 1 = 0 1に設定 = 1（デフォルト）均一積分スキーム（プライの板厚を通る積分点の均一な分散） = 2 表 3 （整数）
`I`_thick	シェル合応力計算フラグ。 = 0 /DEF_SHELLの値を使用 = 1 厚みの変化が考慮されます = 2　/DEF_SHELLが定義されていない場合のデフォルト厚みは一定です（整数）
`F`_exp	要素除去基準を計算するために使用される正規化方程式の指数。 13 $F_{e x p} \geq 1.0$ デフォルト = 1.0（実数）
`V`_X	参照ベクトルのX成分 8 デフォルト = 1.0（実数）
`V`_Y	参照ベクトルのY成分デフォルト = 0.0（実数）
`V`_Z	参照ベクトルのZ成分デフォルト = 0.0（実数）
`Skew_ID`	参照ベクトルのスキュー識別子 8 局所スキューが定義されている場合、そのX軸がグローバルベクトルVと置き換わります。`V`_X、`V`_Yおよび`V`_Z座標は無視されます。デフォルト = 0（整数）
`I`_orth	参照ベクトル用の直交異方性座標系定式化フラグ = 0（デフォルト）直交異方性の第1軸は正規直交共回転要素の座標系のX軸に対して一定の角度に保たれます。 = 1 直交異方性の第1方向は変形後の要素の非正規直交座標系に対して一定に保たれます。
`I`_pos	参照ベクトルに対するプライのポジショニングフラグ 9 = 0（デフォルト）プライの位置はプライの厚みに関して自動的に計算されます。プライの厚みの合計と全体板厚との一貫性は自動的にチェックされます。 = 1 要素の板厚内におけるすべてのプライの位置は、ユーザーが定義します。複数のプライを同じ特別な位置に配置することが可能です。この場合、全体板厚は、プライの厚みの合計と等しくなくてもよいためチェックされません。 = 2 シェル要素の中央面は、プライレイアウトの底面から`Z`₀の位置になります。 = 3 プライレイアウトの最上面が、要素の中央面と一致します。 = 4 プライレイアウトの底面が、要素の中央面と一致します。（整数）
`Sub`	=`Sub`：サブスタック定義の始まりを示します 10 （左詰めにする必要があります）（整数）
`Nsub`	サブスタック識別番号。（整数）
`Sub-plyn`	サブスタック内のプライの数（整数）
`Substack Name`	サブスタックの名前（最大100文字）
`Pply_ID`_i	層`i`のプライプロパティ識別子（整数） `i` = 1、2、3、… 200
$ϕ_{i}$	積層`i`の角度 8 （実数）	$[\deg]$
`Z`_i	積層`i`のZ位置（`Z`_iは積層の中央の位置を定義します）デフォルト = 0.0（実数）	$[m]$
`P_thick`_{fail_i}	層の破壊基準：要素が削除される前に破断すべき層の厚みのパーセンテージ 12 13 $0.0 \leq P_t h i c k l_{f a i l}_{_i} \leq 1.0$ （実数）
`F_weight`_i	層`i`の相対破壊重量係数 12 13 デフォルト = 1.0（実数）
`INT`	2つのサブスタック間の結合を示します（左詰めで記述する必要があります）。（整数）
`Pply_ID`_t	一番下のサブスタックの一番上のプライのプライ識別番号。`Pply_ID`_iまたは`Pply_ID`_j.内のプライの1つ（整数）
`Pply_ID`_b	一番上のサブスタックの一番下のプライのプライ識別番号`Pply_ID`_iまたは`Pply_ID`_j.内のプライの1つ（整数）

例（プライ）

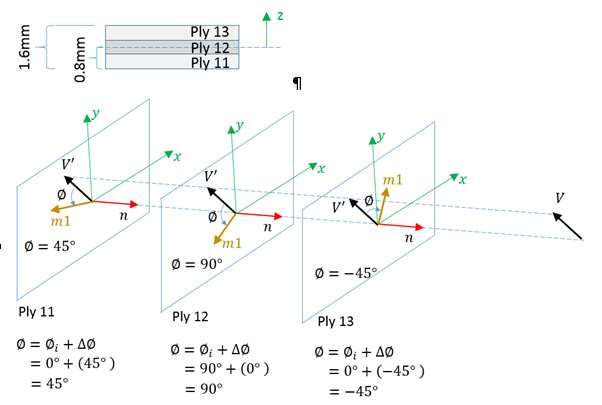

この例では3つの層を扱います。この例の3つの層は、それぞれ異なる材料方向（繊維方向）を持ち、異なる材料で構成されています（/PROP/TYPE19を使用して層ごとに定義）。3個の積分点は各プライを通して均等に分布されます。

#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/2
unit for prop
#              MUNIT               LUNIT               TUNIT
                  kg                  mm                  ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE51/2/2
composite combine by ply
#   Ishell    Ismstr     Ish3n    Idrill                                      Z0
        12         0         0         1                                       0
#                 hm                  hf                  hr                  dm                  dn
                   0                   0                   0                  .1                  .1
#            Istrain              Ashear                Iint              Ithick
                   0                   0                   0                   1
#                 VX                  VY                  VZ   skew_ID     Iorth      Ipos
                   1                   0                   1         0         0         0
# Pply_IDi                PHIi                  Zi       Pthickl_faili           F_weighti
        11                   0                   0                   0                   0

# Pply_IDi                PHIi                  Zi       Pthickl_faili           F_weighti
        12                  90                   0                   0                   0

# Pply_IDi                PHIi                  Zi       Pthickl_faili           F_weighti
        13                   0                   0                   0                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/11/2
PROP number 11
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45         0         0         3                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/12/2
PROP number 12
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         2                  .6                   0         0         0         3                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/13/2
PROP number 12
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                 -45         0         0         3                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

例（サブスタック）

プライレイアウトのサブスタック定義。

#RADIOSS STARTER
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#-  1. LOCAL_UNIT_SYSTEM:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/UNIT/2
unit for prop
#              MUNIT               LUNIT               TUNIT
                  kg                  mm                  ms
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#-  2. GEOMETRICAL SETS:
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE51/2/2
composite combine by substack
#   Ishell    Ismstr     Ish3n    Idrill         Pthick_fail                  Z0
        12         0         0         1                   0                   0
#                 hm                  hf                  hr                  dm                  dn
                   0                   0                   0                  .1                  .1
#            Istrain               Ashear               Iint              Ithick
                   0                   0                   0                   1
#                 VX                  VY                  VZ   skew_ID     Iorth      Ipos
                   0                   1                   0         0         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#      Sub      Nsub  Sub-plyn
SUB                1         4
Top substack
# Pply_IDi                PHIi                  Zi       Pthickl_faili           F_weighti
        11                   0                   0                   0                   0

        12                  90                   0                   0                   0

        13                   0                   0                   0                   0

        14                  90                   0                   0                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#      Sub      Nsub  Sub-plyn
SUB                2         4
Left substack
# Pply_IDi                PHIi                  Zi       Pthickl_faili           F_weighti
        21                  90                   0                   0                   0

        22                   0                   0                   0                   0

        23                  90                   0                   0                   0

        24                   0                   0                   0                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#      Sub      Nsub  Sub-plyn
SUB                3         4
Right substack
# Pply_IDi                PHIi                  Zi       Pthickl_faili           F_weighti
        31                  90                   0                   0                   0

        32                   0                   0                   0                   0

        33                  90                   0                   0                   0

        34                   0                   0                   0                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#      Sub      Nsub  Sub-plyn
SUB                4         3
Middle substack
# Pply_IDi                PHIi                  Zi       Pthickl_faili           F_weighti
        41                  90                   0                   0                   0

        42                   0                   0                   0                   0

        43                  90                   0                   0                   0

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#      Int  Pply_IDt  Pply_IDb
INT               14        21
INT               14        31
INT               43        21
INT               34        41
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/11/2
PROP number 11
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        45         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/12/2
PROP number 12
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        45         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/13/2
PROP number 13
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        45         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/14/2
PROP number 14
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        45         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/21/2
PROP number 21
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        46         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/22/2
PROP number 22
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        46         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/23/2
PROP number 23
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        46         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/24/2
PROP number 24
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        46         0         0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/31/2
PROP number 31
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        47         0         0                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/32/2
PROP number 32
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        47         0         0                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/33/2
PROP number 33
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        47         0         0                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/34/2
PROP number 34
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        47         0         0                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/41/2
PROP number 41
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        44         0         0                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/42/2
PROP number 42
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        44         0         0                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/PROP/TYPE19/43/2
PROP number 43
# mat_ID_i                   t           delta_phi id_grsh4n id_grsh3n   Npt_ply                 A_i
         1                  .5                  45        44         0         0                   0
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#enddata
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

プライプロパティ（TYPE51）は、プライベースの定義によって複合材プロパティを作成する場合に、/PROP/TYPE19 (PLY)（/PROP/TYPE19）と組み合わせて使用します。
- スタック内の各プライはPply_ID_iまたはPply_ID_jを用いて定義され、スタック内で一度だけ参照。プライ番号が複数回使用されると、エラーメッセージが出力されます。
- シェル要素の各プライには、そのプライの板厚を通る異なる数（≥ 1）の積分点を含むことができます。すなわち、右記でNpt_ply =3 /PROP/TYPE19 (PLY)
- このプロパティの内部のオプションI_intで、異なる積分スキーム（均一な分散またはGauss積分スキーム）を定義することが可能です。
I_shell、I_sh3n – 4節点および3節点シェル定式化フラグ
- I_shell=1、2、3、4 （Q4）：アワグラス摂動安定化を伴うオリジナルの4節点Radiossシェル。
- I_shell=24 （QEPH）：汎用の物理的なアワグラス安定化を伴う定式化。
- I_shell=12 （QBAT）：修正済みBATOZ Q4γ24シェル（4つのGauss積分点を伴う）および面内せん断用の低減積分。このシェルに対して、アワグラス制御は必要ありません。
- I_sh3n=30 （DKT18）： 3つのHammer積分点を伴うBATOZ DKT18薄肉シェル。
- Q4シェルの場合、アワグラス定式化は粘弾性です。
I_smstr - 微小ひずみ定式化
- I_smstr = 1の場合、微小ひずみ定式化は時間t=0からアクティブになります。これは高速予備解析で使用できますが、結果の精度は保証されません。 $Δ t < Δ t_{\min}$ であるシェルは、Radioss Engineオプション/DT/SHELL/CSTによって微小ひずみ定式化に切り替えることができます。ただし、I_smstr = 4の場合を除きます。
- I_smstr = 1に設定した場合、材料則で指定されるひずみと応力は、工学ひずみと工学応力になります。それ以外を設定した場合は、真ひずみと真応力になります。
h_m、h_fおよびh_r - アワグラス係数
- h_m、h_fおよびh_rは、Q4シェルに対してのみ使用されます。これらは0～0.05の値でなければなりません。
- I_shell=3では、h_mとh_rのデフォルト値は0.1になり、さらに大きい値が可能です。
d_n - シェル数値減衰係数
I_shell =12、24の場合のみ使用：
- I_shell =24（QEPH）の場合、d_nは、アワグラス応力計算で使用されます。
- I_shell =12（QBAT）の場合、d_nは横せん断を除くすべての応力項で使用されます。
- I_sh3n =30（DKT18）の場合、d_nは膜に対してのみ使用されます。
I_thick - シェル合応力計算フラグ
- I_thick =1の場合、該当する要素タイプの微小ひずみオプションは自動的に非アクティブ化されます。
I_dril - 回転自由度剛性フラグ
- 回転自由度剛性は、特にRiks法および曲げ主体の問題の陰的解法に推奨されます。
- I_drilは、QEPH, QBAT（I_shell = 12、24）と標準の３角形（C0）シェル要素（I_sh3n = 1、2）で使用可能です。
局所座標系での異方性
このプロパティでの異方性方向の定義方法には以下の2つがあります

Skew_ID=0

全体ベクトル $V$ （行6で定義されている成分）と層ごとの角度 $ϕ_{i}$ （単位は度）で定義される異方性方向。

Skew_ID≠ 0

スキュー（スキューでのX軸は全体ベクトル $V$ に取って代わる）と層ごとの角度 $ϕ_{i}$ （単位は度）で定義される異方性方向。

いずれの方法（ベクトル $V$ で、またはスキューで）も、ベクトル $V$ （またはスキューのX軸）のシェル要素上への投影は、ベクトル $V^{'}$ になります。そこで、各プライについて、異方性方向（方向1）はベクトル $V^{'}$ を $ϕ_{i}$ 度回転（シェルの法線に対し正の方向に回転） $n$ ）。

図 3.

$α_{i}$ は、/PROP/TYPE19 (PLY)で定義される各プライについて、局所異方性方向1と2の間の角度（異方性の方向）。 $α_{i} = 90 °$ の場合、プライは直交異方性にあります。
I_pos - プライ位置
- このプロパティでは、Z_iとオプションI_posで定義されるプライ位置
- Z_i 値は、局所Z軸での実際のプライ位置です（負の値も正の値も指定可能で、Z_iは各プライの中央の位置を定義します）。
- Z₀ はI_pos=2でのみ使用され、シェル要素基準中央面からプライ全体またはスタックの底面までの距離を示します。詳細については以下のI_pos=2をご参照ください。
- I_pos= 0：プライの位置はプライの厚みに関して自動的に計算されます。
  - 真のシェル板厚は常にプライの板厚とZ_iによって定義されるプライの位置から計算されるため、入力板厚“Thick”がゼロに等しくなる場合があります。
  - 入力板厚“Thick”が0.0と異なる場合、プライから計算された板厚が入力板厚と異なっているという警告が表示されます。

    図 4.
- I_pos = 1：要素内におけるすべてのプライの位置と板厚は、ユーザー定義（/PROP/PLYおよびZ_iによる）です。
  - 全体板厚“Thick”はプライの厚みの合計と等しい必要がないためチェックされません。
  - 複数のプライを同じ空間位置に置くことが可能です。
  - プライ数がすべての要素に対して一定でない限り、このオプションは推奨されません。
- I_pos=2：シェル要素の中央面は、プライレイアウトの底面からZ₀の位置になります。

  図 5.
- I_pos=3：プライレイアウトの最上面は、要素の中央面と一致します。

  図 6.
- I_pos=4：プライレイアウトの底面が、要素の中央面と一致します。

  図 7.
サブスタックにより定義
- サブスタック定義を使用する場合、各サブスタック定義はキーワード“SUB”とサブスタック識別番号で始まります。
- 次のキーワード“SUB”またはキーワード“INT”が出現するまでのすべてのプライは、同じサブスタックに属します。
- “INT”結合を定義する前に、すべてのサブスタックを定義する必要があります。
- 複数のサブスタックに属しているプライが要素に含まれている場合、サブスタック間の結合は“INT”結合によって定義されます。つまり、1つ目のサブスタックの積層Pply_ID_tが2つ目のサブスタックの積層Pply_ID_bに結合されます。
- 詳細については、このプロパティについての上記の例をご参照ください。
各プライの材料
- /PROP/TYPE19 (PLY)でmat_IDにより定義される各プライの材料。
- 各プライに異なる材料則を定義することが可能。
- /PARTで指定した材料則番号は、複合材の質量や音速の他、面剛性の定義にも使用されます。
- このプロパティは/FAIL/JOHNSON、/FAIL/TBUTCHERを用いたXFEM（亀裂伝播）と適合性があります。
P_thick_fail 、P_thickl_{fail_i}およびF_weight_i パラメータは、LAW36の塑性破壊ひずみのような材料則そのもの内で定義された破壊と適合性がありません。
/FAILモデルと使用される要素除去のルール
- 各プライ内の単一のGauss点は、破断された積分点の相対板厚が、このプライの所定の値P_thickl_{fail_i}より大きい場合に削除されます。
  $\sum_{i} T h i c k l_{i} \geq P_t h i c k l_{f a i l_i}$ ここで、 $i = 1, N_{i}$

  ここで、

  $N_{i}$

  対応するPLYプロパティで定義されているプライ内の板厚内積分点の数。

  $T h i c k l_{i}$

  プライ板厚に対する積分点の板厚の比。
- 各単一層は、層内の面内Gauss積分点がすべて削除されるとOFFに切り替えられます。
- シェル要素全体は、以下の基準に合致した際に削除されます：
  ${[{\sum_{i} (T h i c k_{i} \cdot F_w e i g h t_{i})}^{F_{e x p}}]}^{\frac{1}{F_{e x p}}} \geq P_t h i c k_{f a i l}$ ここで、 $i = 1, N_{i}$

  ここで、

  $T h i c k_{i}$

  全要素板厚に対する破断された積層iの相対板厚
- デフォルトでは、プロパティで定義されている要素破断パラメータが使用され、破壊モデルレベルで定義された局所Ifail_sh設定は無視されます。プライ毎のP_thickl_{fail_i}パラメータが定義されていない場合、局所破壊モデル内で定義された要素破壊の設定は、対応するプライに適用されます。P_thick_failパラメータはプロパティ内で定義されなくてはなりません。そうでない場合、デフォルトの値が使用されます。

/PROP/TYPE51

内容

フォーマット

定義

例（プライ）

例（サブスタック）

コメント
