/DTPL

最適化キーワードトポロジー設計変数の生成のためのパラメータを定義します。

フォーマット

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
/DTPL/`dtpl_ID`
`title`
`grpart_ID`	`TMIN`	`STRESS`	`MEMBSIZ`	`PATRN`	`PATREP`	`EXTR`	`MESH`	`DRAW`	`MMOCID`

TMIN =0/1。TMIN=1の場合は次の板厚定義を読み込みます： T0

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`T0`

STRESS=0/1。STRESS =1の場合は次の応力制約条件定義を読み込みます： MAXSTRS

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`MAXSTRS`

MEMBSIZ=0/1。MEMBSIZ=1の場合は部材寸法制約条件定義を読み込みます。

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`MINDIM`		`MAXDIM`		`MINGAP`

PATRN=0/1。PATRN=1の場合はパターングルーピング制約条件定義を読み込みます。 2

(1)	(2)	(3)	(5)	(7)
`TYP`	`AID`	`XA`	`YA`	`ZA`
	`FID`	`XF`	`YF`	`ZF`
`UCYC`	`SID`	`XS`	`YS`	`ZS`

PATREP=0/1/2、

PATREP = 1の場合はパターン繰り返し制約条件のMAIN定義を読み込みます： 3

(1)	(2)	(4)	(6)
`ptrepCID`
`CAID`	`XCA`	`YCA`	`ZCA`
`CFID`	`XCF`	`YCF`	`ZCF`
`CSID`	`XCS`	`YCS`	`ZCS`
`CTID`	`XCT`	`YCT`	`ZCT`

PATREP = 2の場合はパターン繰り返し制約条件のSECOND定義を読み込みます： 3

(1)	(2)	(4)	(6)
`mainID`	`SX`	`SY`	`SZ`
`ptrepCID`
`CAID`	`XCA`	`YCA`	`ZCA`
`CFID`	`XCF`	`YCF`	`ZCF`
`CSID`	`XCS`	`YCS`	`ZCS`
`CTID`	`XCT`	`YCT`	`ZCT`

EXTRU=0/1。EXTRU=1の場合は押し出し制約条件定義を読み込みます。 4

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`ETYP`	`extrGRN`₁	`extrGRN`₂

MESH=0/1。MESH =1の場合はメッシュタイプ定義を読み込みます：

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`MTYP`

DRAW=0/1。DRAW=1の場合は型抜き方向の制約条件定義を読み込みます。 5

(1)	(2)	(3)	(5)	(7)
`DTYP`	`DAID`	`XDA`	`YDA`	`ZDA`
	`DFID`	`XDF`	`YDF`	`ZDF`
`ogrpart`	`NOHOLE`	`TSTAMP`

MMOCID=0/1。MMOCID=1の場合はマルチモデル最適化で設計領域をマッピングするためのスキュー識別子を読み込みます。

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)
`MCID`

定義

フィールド	内容	SI単位の例
`dtpl_ID`	トポロジー設計変数の識別子。（0より大きい整数）
`title`	タイトル。（文字、最大100文字）
`grpart_ID`	設計空間を定義するパートグループ識別子。（0より大きい整数）
`TMIN`	最小板厚定義が定義されているかどうかを示します。 = 0（デフォルト） × = 1 ○ （整数）
`T0`	最小板厚。（0.0より大きい実数）
`STRESS`	フォンミーゼス応力の制約条件が定義されているかどうかを示します。 = 0 × = 1 ○ （整数）
`MAXSTRS`	フォンミーゼス応力に関する制約条件の上限。デフォルトなし（実数 > 0.0）
`MEMBSIZ`	アクティブなMember Size Controlフラグ = 0 × = 1 ○ （整数 ≥ 0）
`MINDIM`	形成される部材の最小直径を指定します。このフィールドは小さい部材を除去する場合に使用します。また、チェッカーボード結果も除去します。デフォルト = 最小部材寸法制御なし（実数 > 0.0）
`MAXDIM`	形成される部材の最大直径を指定します。このフィールドは大きな部材の形成を防止するために使用できます。これは、`MINDIM`と組み合わせることでのみ使用可能です。デフォルト = 最大部材寸法制御なし（実数 > 0.0）
`MINGAP`	形成される構造部材間の最小間隔を定義します。このコマンドは、`MAXDIM`との併用でのみ使用が可能です。デフォルト = 空白（実数 > `MAXDIM`）
`PATRN`	グルーピングパターンフラグの設定。 1 = 0 × = 1 ○ （整数）
`TYP`	パターングルーピングタイプの設定。 = 1 1平面に対する対称性 = 2 2平面に対する対称性 = 3 3平面に対する対称性 = 10 円形 = 11 円形で対称デフォルト = パターングルーピングなし（整数）
`AID`	変数パターングルーピング定義のためのアンカー節点識別子。空白 `XA`、`YA`および`ZA`フィールドを空白にしないでください。（整数 > 0 または空白）
`XA`、`YA`、 `ZA`	パターングルーピングのアンカーポイントの座標。空白 `AID` を空白にしないでください。（実数または空白）
`FID`	変数パターングルーピングのための1つ目のベクトルの方向を定義するために使用する節点識別子空白 `XF`、`YF`および`ZF`フィールドを空白にしないでください。（整数 > 0 または空白）
`XF`、`YF`、 `ZF`	パターングルーピングを定義するために使用する1つ目のベクトルの成分。空白 `FID` を空白にしないでください。（実数または空白）
`UCYC`	周期対称の繰り返し数。このフィールドは、周期対称の放射状“ウェッジ”の数を定義します。各ウェッジの角度は360.0/UCYCのように計算されます。デフォルト = 空白（整数 > 0 、または空白）
`SID`	パターングルーピング定義の2つ目のポイントの節点識別子。空白 `XS`、`YS`および`ZS`フィールドを空白にしないでください。（整数または空白）
`XS`、`YS`、 `ZS`	パターングルーピング定義の2つ目のポイントの座標。空白 `SID` を空白にしないでください。（実数または空白）
`PATREP`	パターン繰り返しが定義されているかどうかと、パターン繰り返しのタイプを示します。 2 = 0 パターン繰り返しなし = 1 パターン繰り返しが定義されており、この設計変数がメインです。 = 2 パターン繰り返しが定義されており、この設計変数がセカンダリです。（整数）
`mainID`	パターン定義のためのメイン/DTPL識別子。（0より大きい整数）`PATREP` =2の場合のみ必要
`SX`、`SY`、 `SZ`	パターン繰り返しにおけるそれぞれX、Y、Z方向のスケールファクター。デフォルト = 1.0 （実数 > 0.0）
`ptrepCID`	パターン繰り返し座標系を定義するスキュー座標系の識別子。デフォルト = 0 （整数 ≥ 0）
`CAID`	パターン繰り返し座標系の定義のためのアンカーポイントの節点識別子。空白 `XCA`、`YCA`および`ZCA`フィールドを空白にしないでください。（整数 > 0 または空白）
`XCA`、`YCA`、 `ZCA`	パターン繰り返し座標系の定義のためのアンカーポイントの座標。空白 `CAID` を空白にしないでください。（実数または空白）
`CFID`	パターン繰り返し座標系の定義のための1つ目のポイントの節点識別子。空白 `XCF`、`YCF`および`ZCF`フィールドを空白にしないでください。（整数 > 0 または空白）
`XCF`、`YCF`、 `ZCF`	パターン繰り返し座標系定義を定義するための1つ目のポイントの座標。空白 `CFID` を空白にしないでください。（実数または空白）
`CSID`	パターン繰り返し座標系の定義のための2つ目のポイントの節点識別子。空白 `XCS`、`YCS`および`ZCS`フィールドを空白にしないでください。（整数 > 0 または空白）
`XCS`、`YCS`、 `ZCS`	パターン繰り返し座標系の定義のための2つ目のポイントの座標。空白 `CSID` を空白にしないでください。（実数または空白）
`CTID`	パターン繰り返し座標系の定義のための3つ目のポイントの節点識別子。空白 `XCT`、`YCT`および`ZCT`フィールドを空白にしないでください。（整数 > 0 または空白）
`XCT`、`YCT`、 `ZCT`	パターン繰り返し座標系の定義のための3つ目のポイントの座標。空白 `CTID` を空白にしないでください。（実数または空白）
`EXTRU`	押し出し制約条件フラグの設定。 3 = 0 アクティブではない = 1 アクティブ（整数）
`ETYP`	押し出し制約条件タイプが使用される。 = 0 NOTWIST。断面が中立軸を中心としてねじれることがないことを示します。この場合、定義する必要のあるパスは1つだけです。 = 1 TWIST。断面が中立軸を中心としてねじれる可能性があることを示します。この場合、パスを2定義する必要があります。（整数）
`extrGRN1`	一次押し出しパスを定義する節点グループ識別子。（0より大きい整数）
`extrGRN2`	二次押し出しパスを定義する節点グループ識別子。このフィールドが空白の場合は、二次押し出しパスは指定されません。（整数 > 0 または空白）これは、`ETYP`=1（TWIST）が定義されている場合のみ必要となります。
`MESH`	メッシュタイプの情報が次に続くことを示します。 = 0 アクティブではない = 1 アクティブ（整数）
`MTYP`	メッシュが特定の規則に準拠していることを示します。この規則に応じて最適化エンジンが調整されます。現在のところ、使用可能なオプションはALIGNのみです。 = 1 ALIGN 製造性制約条件がアクティブである場合に、型抜き方向または押し出しパスとメッシュが揃っていることを示します。（整数）
`DRAW`	型抜き / 鋳造方向の制約条件のフラグ設定。 4 = 0 アクティブではない = 1 アクティブ（整数）
`MMOCID`	マルチモデル最適化で設計領域をマッピングするためのスキュー識別子のフラグ。 = 0 アクティブではない = 1 アクティブ
`DTYP`	絞り方向制約条件タイプが使用される。 = 1 単一ダイ（整数）
`DAID`	型抜き方向のアンカーポイントの定義に使用する節点識別子。空白 `XDA`、`YDA`および`ZDA`フィールドを空白にしないでください。（整数 > 0 または空白）
`XDA`、`YDA`、 `ZDA`	型抜き方向のアンカーポイントの座標。 `XDA`、`YDA`および`ZDA`が空白の場合は、`DAID`を空白にしないでください。（実数または空白）
`DFID`	型抜き方向のポイントを定義するための節点識別子。このベクトルは、アンカーポイントからこのポイントまでで定義されます。空白 `XDF`、`YDF`および`ZDF`フィールドを空白にしないでください。（整数 > 0 または空白）
`XDF`、`YDF`、 `ZDF`	型抜き方向定義のベクトルの方向。これらのフィールドではポイントを定義します。このベクトルは、アンカーポイントからこのポイントまでで定義されます。 `XDF`、`YDF`および`ZDF`が空白の場合は、`DFID`を空白にしないでください。（実数または空白）
`ogrpart`	定義された型抜き方向に関して設計可能パートとの相互作用を考慮する必要がある、設計不可パートのパートグループ識別子。OBSTは、障害物（obstacle）のことです。これは、同じDTPLカードに`DRAW`フラグがある場合のみ認識されます。 > 0 設計不可パートのパートグループ識別子。空白この定義はアクティブでない。（整数）
`NOHOLD`	型抜き方向に貫通穴が形成されることを防ぐフラグ。注: 型抜き方向と垂直の穴の形成は防止されません。想定される型抜き方向の最小板厚は、平均メッシュサイズの2倍です。 = 0 制御は無効 = 1 制御は有効（整数）
`TSTAMP`	設計を強制的に発展させる3次元シェル構造の厚みを定義します。推奨される最小板厚は、平均メッシュサイズの3倍です。空白設計が3次元シェル構造に発展するよう強制されません。（実数 > 0.0、または空白）
`MCID`	マルチモデル最適化で設計領域をマッピングするために使用するスキュー識別子。

例

パターンはTYP=1（1平面に対して対称）でアクティブになります。

/DTPL/1
grpart 6 for topology optimization
### PATRN=1: active pattern
### TYP= 1: 1-plane symmetry
### AID=1: anchor node ID for variable pattern is 1
### FID=17: Node ID 17 used to define the direction of the first vector
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#grpart_ID      TMIN    STRESS   MEMBSIZ     PATRN    PATREP      EXTR      MESH      DRAW
         6                                       1
#      TYP       AID                  XA                  YA                  ZA
         1         1
#                FID                  XF                  YF                  ZF
                  17
#     UCYC       SID                  XS                  YS                  ZS
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

例（MMODIC）

型抜きとMMOCIDはTYP=1（1平面に対して対称）でアクティブになります。

#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
/DTPL/1
grpart 1 for topology optimization
### MEMBSIZ=1: active member size control
### DRAW=1: active draw/casting direction constraint
### MMOCID=1: active Skew identifier flag for mapping the design domains in Multi-Model Optimization
### minimum diameter of members MINDIM=40 and maximum diameter of members MAXDIM=80
### TYP= 1: 1-plane symmetry
### Normal vector is from Anchor node (XA,YA,ZA) to First node (XF,YF,ZF)
### MCID=1: Skew identifier 1 used for mapping the design domains in Multi-Model Optimization
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|
#grpart_ID      TMIN    STRESS   MEMBSIZ     PATRN    PATREP      EXTR      MESH      DRAW    MMOCID
         1                             1                                                 1         1
#             MINDIM              MAXDIM               MINGAP
                  40                  80
#      TYP       AID                  XA                  YA                  ZA
         1                             0                   0                   0
#                FID                  XF                  YF                  ZF
                                       0                   0                  -1
#     UCYC       SID                  XS                  YS
#     MCID
         1
#---1----|----2----|----3----|----4----|----5----|----6----|----7----|----8----|----9----|---10----|

PATRN=1（アクティブパターン）には、5つのパターングルーピングオプションがあります。

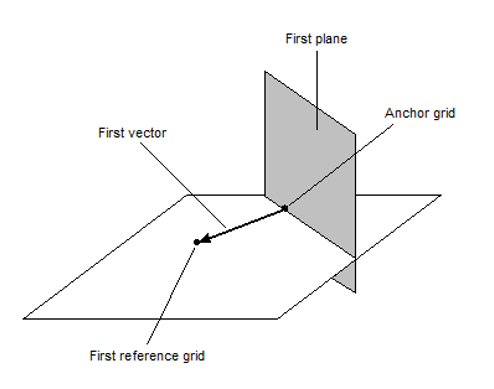

このタイプのパターングルーピングでは、アンカーポイントと1つ目のポイントを定義する必要があります。アンカーポイントから1つ目のポイントへのベクトルが、対称面に対して垂直となります。

図 4. 1平面に対して対称（TYP = 1）

このタイプのパターングルーピングでは、アンカーポイント、1つ目のポイント、および2つ目のポイントを定義する必要があります。アンカーポイントから1つ目のポイントへのベクトルが、最初の対称面に対して垂直となります。次に、2つ目のポイントを最初の対称面に対して垂直に投影します。アンカーポイントからこの投影されたポイントに対するベクトルが、2番目の対称面に対して垂直となります。

図 5. 2平面に対して対称（TYP = 2）

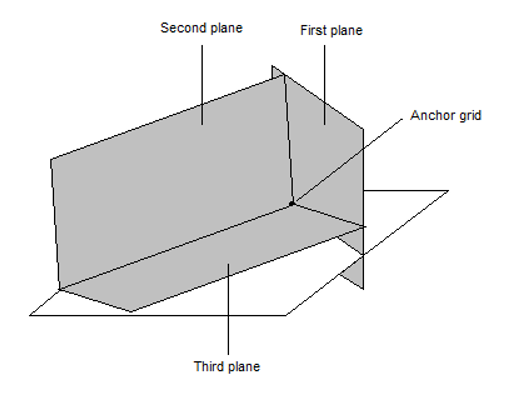

このタイプのパターングルーピングでは、アンカーポイント、1つ目のポイント、および2つ目のポイントを定義する必要があります。アンカーポイントから1つ目のポイントへのベクトルが、最初の対称面に対して垂直となります。次に、2つ目のポイントを最初の対称面に対して垂直に投影します。アンカーポイントからこの投影されたポイントに対するベクトルが、2番目の対称面に対して垂直となります。3番目の対称面は、アンカーポイントを通過し、1番目および2番目の対称面と直交する面です。

図 6. 3平面に対して対称（TYP = 3）

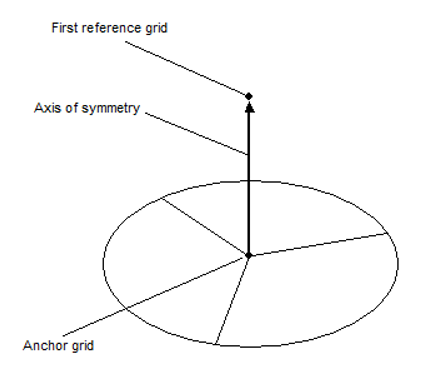

このタイプのパターングルーピングでは、アンカーポイント、1つ目のポイント、および周期繰り返し数を定義する必要があります。アンカーポイントから1つ目のポイントへのベクトルによって対称軸が定義されます。

図 7. 周期対称（TYP = 10）

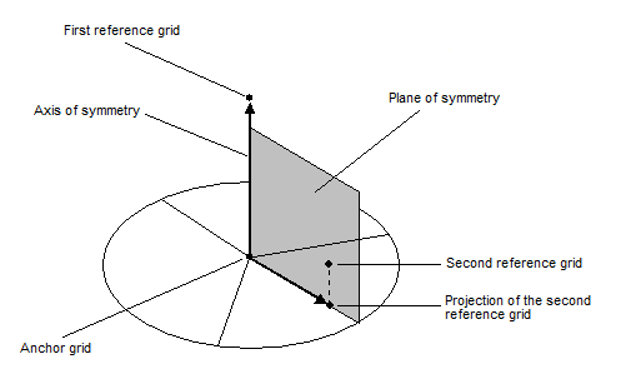

このタイプのパターングルーピングでは、アンカーポイント、1つ目のポイント、2つ目のポイント、および周期繰り返し数を定義する必要があります。アンカーポイントから1つ目のポイントへのベクトルによって対称軸が定義されます。アンカーポイント、1つ目のポイント、および2つ目のポイントは、すべて対称面上にあります。対称面は、各周期繰り返しの中心にあります。

図 8. 平面対称を伴う周期的対称（TYP = 11）

詳細については、ユーザーズガイドのトポロジー最適化製造可能性セクションに含まれるパターングルーピングをご参照ください。
PATREP = 1の場合はパターン繰り返し制約条件のMAIN定義を読み込みます。
PATREP = 2の場合はパターン繰り返し制約条件のSECOND定義を読み込みます。

詳細については、パターン繰り返しをご参照ください。

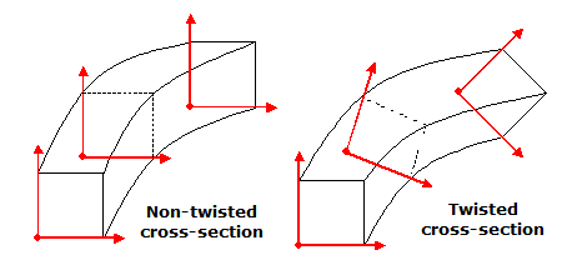

EXTRU =1の場合は押し出し制約条件定義を読み込みます。押し出し制約条件には2つのタイプ、ETYP=0（ねじれのない断面）およびETYP=1（ねじれた断面）があります。

図 9.

詳細については、押し出し制約条件をご参照ください。

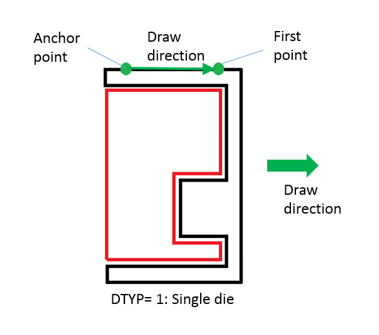

DRAW =1の場合は型抜き方向の制約条件定義を読み込みます。使用可能な型抜き方向のタイプは、単一ダイ（DTYP=1）です。

図 10.

詳細については、型抜き方向制約条件をご参照ください。
このエントリは、HyperMeshおよびHyperCrashでは最適化の設計変数として表されます。
