教程:开始了解 Print3D 了解如何准备、定向、切片、导出和分析用于 3D 打印的零件。 打开模型 按 F7 键打开“演示浏览器”。 双击 Print3D 文件夹下的 First Test Print.stmod 文件,将其加载到模型视窗中。 选择 MMKS 作为单位系统。 选择要打印的零件 选择 Print3D 选项卡上的打印零件图标。 在模型视窗中选择 PolyNURBS 块 1 零件,将其指定为要打印的零件。 注: 您可能会收到一条错误消息,指出材料数据库中不存在当前分配的材料。Inspire Print3D 不与核心 Inspire 模块共享同一个材料数据库,因此您需要在下一步重新分配材料。 在下拉菜单中选择 AluminumAISi10Mg 材料,将材料分配给打印零件。 配置打印机 点击打印机图标来配置打印热床。 选择 EOS_M_290 打印机。 点击创建。零件出现在配置好的 3D 打印热床上。 滚动以放大零件。 定向文件 点击方向图标。 点击最大构建高度图标。您可能需要点击图标两次才能获得正确的方向。 此方向将最大化构建高度,以避免零件因冷却而变形。 支撑模型 点击“支撑”图标上的创建支撑工具。 Inspire 会自动生成支撑预览,可以根据设计需要进行配置。这种自动生成的支撑无法按其外观进行打印。 按住 Ctrl 键,然后选择下面显示的支撑进行编辑。被选中的支撑会变成红色。 选择杆支撑 图标,展开模式区域,然后将销间隔改为 2.5 mm。 点击小对话框上的生成以生成支撑。 选定的支撑预览将转换为杆(销)支撑。 现在,选择内部孔中的两个支撑,然后点击小对话框上的删除图标。 注: 通常,我们会在内部孔中重新放置支撑,但是对于本教程,我们将简单地删除并运行没有支撑的分析。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 您的模型应如下图所示。 将模型切片 点击切片图标。 从“底部”向“顶部”拖动滑块以查看打印层的进度。为了成功制造增材层,需要逐层改变几何体的形状。 点击顶视图 图标,像俯视打印热床一样从上方观察零件。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 运行增材制造分析 点击分析图标上的 按钮。 设置您的进程参数将分析类型选择为热固耦合,以生成所有可用的分析类型。 将滑块设置为快速并使用其他参数的默认值。 点击运行来运行分析。分析完成后,“分析”图标上将显示绿色旗帜。 注: 如果在进行下一步之前不想等待运行完成,您可以加载“演示浏览器”(F7) 中 Print3D 文件夹下的 First Test Print Run.stmod 文件。 查看分析结果 运行成功完成后,点击分析图标上的显示分析结果工具打开“分析浏览器”。 位移结果类型会显示在模型视窗中。最大位移区域显示为红色。 查看塑性应变、米塞斯等效应力、温度和节点温度的结果。请注意温度和节点温度的结果有何不同。 尝试为结果添加动画效果,以查看打印仿真期间温度如何变化。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 导出模型和支撑 点击导出图标。 浏览至您要保存导出文件的文件路径。 验证零件和支撑复选框是否已勾选,并根据需要命名文件。 点击导出。零件和支撑文件将单独生成,可在文件路径所在位置找到。
教程:开始了解 Print3D 了解如何准备、定向、切片、导出和分析用于 3D 打印的零件。 打开模型 按 F7 键打开“演示浏览器”。 双击 Print3D 文件夹下的 First Test Print.stmod 文件,将其加载到模型视窗中。 选择 MMKS 作为单位系统。 选择要打印的零件 选择 Print3D 选项卡上的打印零件图标。 在模型视窗中选择 PolyNURBS 块 1 零件,将其指定为要打印的零件。 注: 您可能会收到一条错误消息,指出材料数据库中不存在当前分配的材料。Inspire Print3D 不与核心 Inspire 模块共享同一个材料数据库,因此您需要在下一步重新分配材料。 在下拉菜单中选择 AluminumAISi10Mg 材料,将材料分配给打印零件。 配置打印机 点击打印机图标来配置打印热床。 选择 EOS_M_290 打印机。 点击创建。零件出现在配置好的 3D 打印热床上。 滚动以放大零件。 定向文件 点击方向图标。 点击最大构建高度图标。您可能需要点击图标两次才能获得正确的方向。 此方向将最大化构建高度,以避免零件因冷却而变形。 支撑模型 点击“支撑”图标上的创建支撑工具。 Inspire 会自动生成支撑预览,可以根据设计需要进行配置。这种自动生成的支撑无法按其外观进行打印。 按住 Ctrl 键,然后选择下面显示的支撑进行编辑。被选中的支撑会变成红色。 选择杆支撑 图标,展开模式区域,然后将销间隔改为 2.5 mm。 点击小对话框上的生成以生成支撑。 选定的支撑预览将转换为杆(销)支撑。 现在,选择内部孔中的两个支撑,然后点击小对话框上的删除图标。 注: 通常,我们会在内部孔中重新放置支撑,但是对于本教程,我们将简单地删除并运行没有支撑的分析。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 您的模型应如下图所示。 将模型切片 点击切片图标。 从“底部”向“顶部”拖动滑块以查看打印层的进度。为了成功制造增材层,需要逐层改变几何体的形状。 点击顶视图 图标,像俯视打印热床一样从上方观察零件。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 运行增材制造分析 点击分析图标上的 按钮。 设置您的进程参数将分析类型选择为热固耦合,以生成所有可用的分析类型。 将滑块设置为快速并使用其他参数的默认值。 点击运行来运行分析。分析完成后,“分析”图标上将显示绿色旗帜。 注: 如果在进行下一步之前不想等待运行完成,您可以加载“演示浏览器”(F7) 中 Print3D 文件夹下的 First Test Print Run.stmod 文件。 查看分析结果 运行成功完成后,点击分析图标上的显示分析结果工具打开“分析浏览器”。 位移结果类型会显示在模型视窗中。最大位移区域显示为红色。 查看塑性应变、米塞斯等效应力、温度和节点温度的结果。请注意温度和节点温度的结果有何不同。 尝试为结果添加动画效果,以查看打印仿真期间温度如何变化。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 导出模型和支撑 点击导出图标。 浏览至您要保存导出文件的文件路径。 验证零件和支撑复选框是否已勾选,并根据需要命名文件。 点击导出。零件和支撑文件将单独生成,可在文件路径所在位置找到。
选择要打印的零件 选择 Print3D 选项卡上的打印零件图标。 在模型视窗中选择 PolyNURBS 块 1 零件,将其指定为要打印的零件。 注: 您可能会收到一条错误消息,指出材料数据库中不存在当前分配的材料。Inspire Print3D 不与核心 Inspire 模块共享同一个材料数据库,因此您需要在下一步重新分配材料。 在下拉菜单中选择 AluminumAISi10Mg 材料,将材料分配给打印零件。

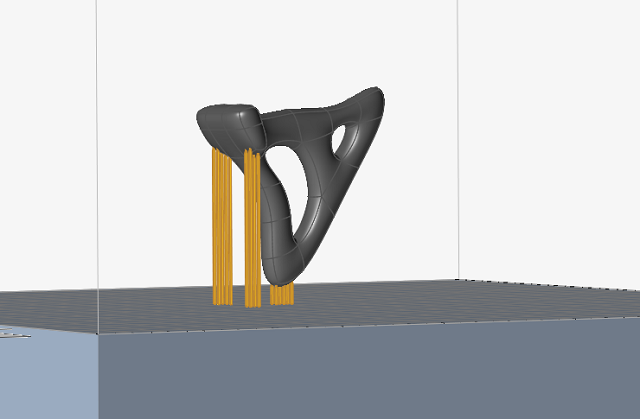

支撑模型 点击“支撑”图标上的创建支撑工具。 Inspire 会自动生成支撑预览,可以根据设计需要进行配置。这种自动生成的支撑无法按其外观进行打印。 按住 Ctrl 键,然后选择下面显示的支撑进行编辑。被选中的支撑会变成红色。 选择杆支撑 图标,展开模式区域,然后将销间隔改为 2.5 mm。 点击小对话框上的生成以生成支撑。 选定的支撑预览将转换为杆(销)支撑。 现在,选择内部孔中的两个支撑,然后点击小对话框上的删除图标。 注: 通常,我们会在内部孔中重新放置支撑,但是对于本教程,我们将简单地删除并运行没有支撑的分析。 鼠标右击划过勾选标记以退出,或双击鼠标右键。 您的模型应如下图所示。
将模型切片 点击切片图标。 从“底部”向“顶部”拖动滑块以查看打印层的进度。为了成功制造增材层,需要逐层改变几何体的形状。 点击顶视图 图标,像俯视打印热床一样从上方观察零件。 鼠标右击划过勾选标记以退出,或双击鼠标右键。
运行增材制造分析 点击分析图标上的 按钮。 设置您的进程参数将分析类型选择为热固耦合,以生成所有可用的分析类型。 将滑块设置为快速并使用其他参数的默认值。 点击运行来运行分析。分析完成后,“分析”图标上将显示绿色旗帜。 注: 如果在进行下一步之前不想等待运行完成,您可以加载“演示浏览器”(F7) 中 Print3D 文件夹下的 First Test Print Run.stmod 文件。
查看分析结果 运行成功完成后,点击分析图标上的显示分析结果工具打开“分析浏览器”。 位移结果类型会显示在模型视窗中。最大位移区域显示为红色。 查看塑性应变、米塞斯等效应力、温度和节点温度的结果。请注意温度和节点温度的结果有何不同。 尝试为结果添加动画效果,以查看打印仿真期间温度如何变化。 鼠标右击划过勾选标记以退出,或双击鼠标右键。
