ブロックの配置

向きツールグループまたはコンテキストメニューを使用して、ダイアグラム内のブロックおよびリンクの向きを変更できます。

1. 再配置するブロックを選択します。
2. リボンの向きツールグループで、

   ブロックを左に反転、または右に反転、あるいはブロックを左に回転、または右に回転するように選択します。または、右クリックしてコンテキストメニューのオプションから選択します。





   選択したブロック間のリンクは、指定したとおりに自動的に反転または回転します。

ダイアグラムの中でブロックが整列するようにリンクセグメントまたはリンクセグメントに対するポイントを調整します。

• 手動でブロックを整列させるには、リンクセグメントまたはリンクセグメント上のポイントを左クリックし、マウスでリンクを配置します。
• 自動でブロックを整列させるには、それらのブロックを領域選択します。次に、リボンの整列ツールグループで、

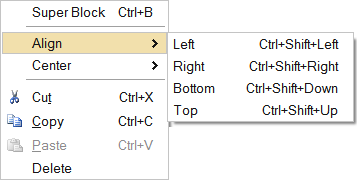

  左 、右 、上 または下 に整列させるためのツールを選択します。または、右クリックしてコンテキストメニューの整列オプションから選択します。


  選択したブロック間のリンクセグメントは、指定したブロックを整列させるように自動的に移動します。

リンクセグメントまたはリンクポイントを移動して、ダイアグラムの中心にブロックを配置します。

• 手動でブロックを中心で揃えるには、リンクセグメントまたはリンクセグメント上のポイントを左クリックし、マウスでリンクを再配置します。
• 自動でブロックを中心で揃えるには、まず、処理するブロックをダイアグラム上で領域選択します。次に、リボンの中心で揃えるツールグループで、

  縦方向 か、横方向 で中心に揃えるようにツールを選択します。または、右クリックしてコンテキストメニューのオプションから選択します。
  選択したブロック間のリンクセグメントは、指定したブロックを中心で揃えるように自動的に移動します。

ダイアグラムの中で２つのブロックの配置を入れ替えます。

1. ダイアグラム内で再配置する２つのブロックを選択します。


2. Ctrl+Tを押すか、右クリックしてコンテキストメニューから切り替えを選択します。
   ダイアグラム内でブロックの位置が入れ替わります。

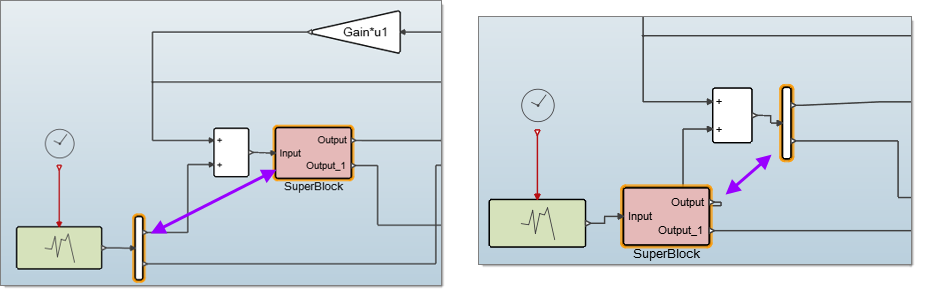

次の図は、モデルの中で２つのブロックを切り替える様子を示しています。本ソフトウェアは、ブロックのポートが持つ互換性によって許される範囲で、ダイアグラムの中でブロックを自動的に再接続します。ブロックが入れ替えられたら、必要に応じてリンクを調整できます。
